Clinching - Imbinare fara sudura si nituire

Clinching - Tehnologie de imbinare a tablelor -  Nituire fara nituri


Clinching, cel mai simplu si eficient procedeu tehnologic de imbinare a tablelor netratate, zincate, prelacuite sau acoperite cu diferite straturi de protectie.  Procedeul este unul economic, rapid, ecologic, sigur si  automatizabil cu o precizie ridicata de o repetabilitate cu aplicatii in industria automotiva, industria aparatelor casnice, industria de sisteme de aerisiere si climatizare, electroterhnica si in multe alte domenii.

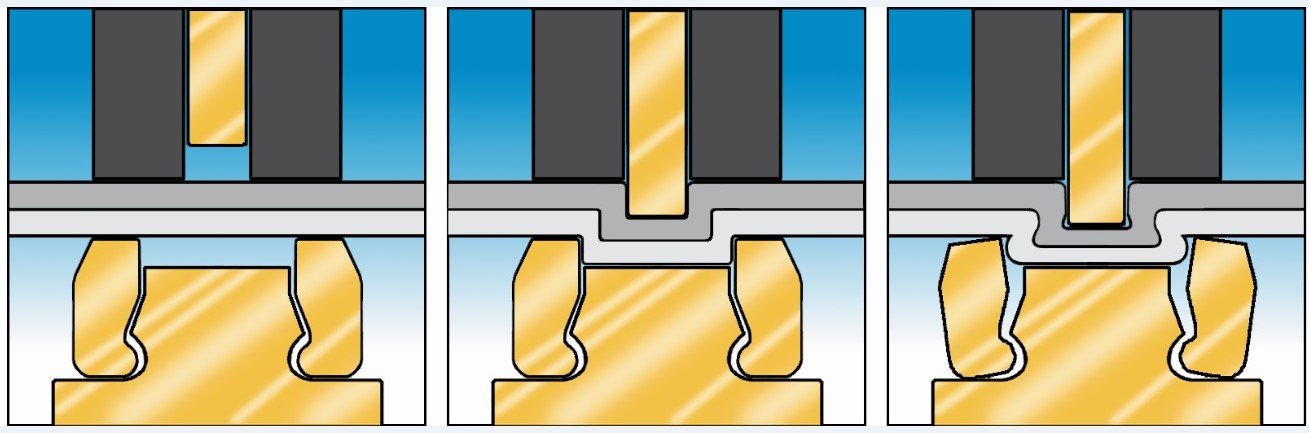

Cum functioneaza:



O imbinare  Tog- L- Loc® se efectuaza in mai putin de o secunda si procesul tehnologic cuprinde trei pasi:

Pasul 1   Aruncatorul pansonului comprimam tablele care urmeaza sa fie imbinate

Pasul 2   Pansounl incepe sa se patrunda in materilul tablelor care este impins in matrita, care ramane inchisa.

Pasul 3   Dupa umplearea aproape integralaa spatiului matritei, materialul este comprimta de partea inferioara a matritei si se deformeaza plastic apasand pe la

                amelele mobile ale matritei care se deschid. Materialul patrunde in acest locasi si realizea imbinarea






Ce este  Tog-L-Loc®  sau Clinching

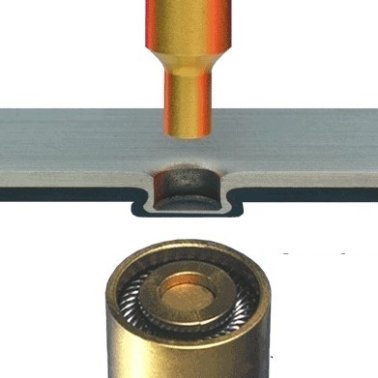

Clinching este un procedeu mecanic, care cu ajutorul unui panson si a unei matrite speciale special formeaza o imbinare de forma de cel putin doua straturi de tabla. Rezultatul imbinarii este un nasture de tabla pe partea matritei si o adancitura cilindrica pe partea pansonului.
Imbinarea care rezulta din acest procedeu se realizeaza integral din materialul straturilor de tabla, fara folosirean unui adeziv, a unui nit, a unui surub  sau o procedeului de sudura.







Avantagele procedeului Tog-L-Loc®  sau Clinching


Inlocuieste procedeul sudurii in puncte, nituirii, lipirii si insurubarii

Fezabilitatea pansoanelor si matritelor este de peste 250.000 de curse

Realizarea imbinarii printr-o singura cursa

Verificare nedistructiva a imbinarii cu: lera de verificare, subler

Imbinare solida, sigura si de lunga durata

Imbinarea tablelor vopsite sau cu suprafete tratate cu diferite acoperi de protectie

Imbinarea tablelor din diferite materiale

Imbinare etansa si la gase

Imbinare realizata fara stropi de sudura, gase toxice






Aplicatii in multe ramuri industriale
