Cuplaj elastic cu gheare Starflex ALS H Shore 90 D=55 mm

Cod produs: ALS-055-Y-H

Cuplaj elastic cu gheare Starflex ALS H Shore 90 D=55 mm

Cuplaj elastic cu gheare Starflex ALS H Shore 90 D=55 mm

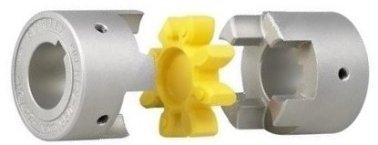

Starflex are o construcție simplă formata din doi butuci cu un element flexibil în interior.
Elementul flexibil este un elastomer poliuretanic și permite amortizarea vibrațiilor și compensarea decalajului.
Duritatea elastomer poliuretanic este 90 JIS A .
Conform RoHS.
Moment de rotire nominal 35 Nm.
Potrivit pentru servomotoare, pas cu pas și standard.

Specificatii

Diametru exterior D [mm]	55
Lungime totala L [mm]	78
Diametru interior d1/d2 min [mm]	10
Diametru interior d1/d2 max [mm]	28
L1, L2 [mm]	30
E [mm]	18
S [mm]	2
C [mm]	15
Moment rotire nominal [Nm]	35
Moment rotire maximal [Nm]	70
Decalaj paralel [mm]	0,15
Decalaj unghiular [°]	1
Decalaj axial [mm]	0 - 1,4
Rotatia maxima [min¯¹]	8700
Rigiditate torsiune [Nm/rad]	1400
Rigiditate radiala [N/mm]	1160
Moment inertie [kg·m²]	1,66 × 10-4
Duritate [Shore A]	90
Greutate [kg]	0,35
