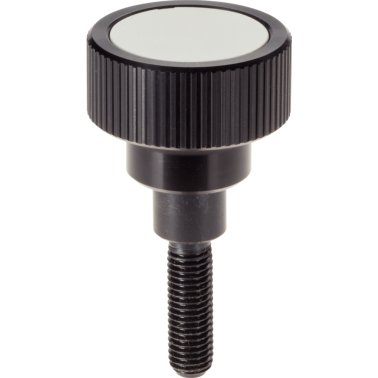

Mâner de tracţiune/cu şurub | d1=42 mm / d3=M10 / l=40 mm | 24710.0408

Cod produs: 24710.0408

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=42 mm / d3=M10 / l=40 mm
d₁ [mm]	42 mm
d₄ [mm]	13,5 mm
d₅ [mm]	27 mm
h₁ [mm]	43,5 mm
h₂ [mm]	11,5 mm
Tightening Torque:Tol.± prozent	10
Moment străngere [Nm]	2 Nm
Temperatura max. [°C]	100 °C
Figura	2
Capac	Termoplastic PA 6, gri, similar cu RAL 7035
Mecanism de cuplu	Oţel, călit
Mâner	Aluminiu anodizat, negru
Element intern	Oțel, brunat
Şurub	Oțel, brunat
Filială	aeronautică, birou de inginerie, instituții, laboratoare, mașini de țesut și cusut
Funcție	acţionare, reajustare, rotire
Origine preferențială	CE
Greutate [g]	179 g
l [mm]	40 mm
d₃	M10

Mânerul cu mecanism de cuplu intern permite înșurubarea cu o forța limitată.

Atingerea cuplului duce la "auto-blocare". Pentru eliberarea cuplului nu există limită de foră.
