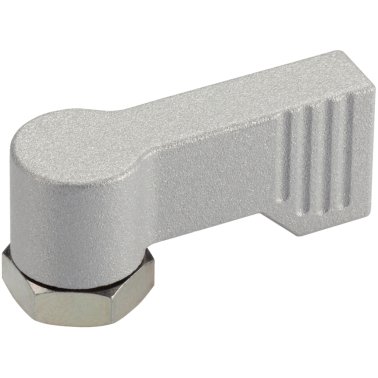

Mâner rotativ, tip fluture, unisens/cu filet interior | d1=17 mm / l1=55 mm / argintiu | 24101.0234

Cod produs: 24101.0234

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=17 mm / l1=55 mm / argintiu
b₁ [mm]	10 mm
d₁ [mm]	17 mm
h₁ [mm]	~ 22
h₂ [mm]	~ 16,5 mm
h₃ min. [mm]	21,5 mm
l₁ [mm]	55 mm
l₂ [mm]	11 mm
l₃ [mm]	~ 16,5 mm
l₄ min. [mm]	21,5 mm
l₅ [mm]	10 mm
l₆ [mm]	11 mm
Sarcină max. [N]	450 N
Figura	2
Maneta	Zinc turnat sub presiune, plastificat, argintiu similar RAL, 9006, mat structurat
Elemente interne	oțel, plastic
Filială	alte produse, construcția de camioane, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, filme, teatre, muzică, iluminat, mobilier, unicate / construcția de modele și prototipuri
Culoare mâner	argintiu
Funcție	blocare, poziţionare, sigur, transport, închis, încuietoare
Origine preferențială	D
Greutate [g]	65 g

Se pot folosi pentru închiderea si fixarea uşilor, sertarelor precum la transport etc.

Poziţie de indexare 4 x 90°.

Material

Maneta

Zinc turnat sub presiune, plastificat, argintiu similar RAL 9006, mat structurat

Elemente interne
