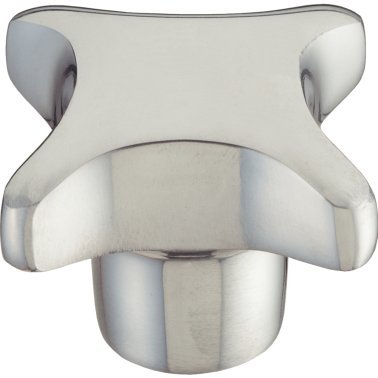

Mânere palmiforme, DIN 6335 metal neferos/cu gaură înfundată, netedă, forma C | d1=40 mm / polizat | 24630.0640

Cod produs: 24630.0640

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=40 mm / polizat
d₁ [mm]	40 mm
d₂ [mm]	14 mm
Figura	3
Mâner	Metal neferos Al, polizat
Filială	adaptoare, producția de scule, construcții metalice, produse metalice, procesare hrană / mașini de împachetare
Funcție	acţionare, reajustare, rotire
formă	C
Origine preferențială	D
Polished	polizat
Greutate [g]	30 g
d₄ [H7] [mm]	8 mm
h₂ [mm]	25 mm
t₁ [mm]	18 mm
t₂ [mm]	15 mm

Material

Mâner
