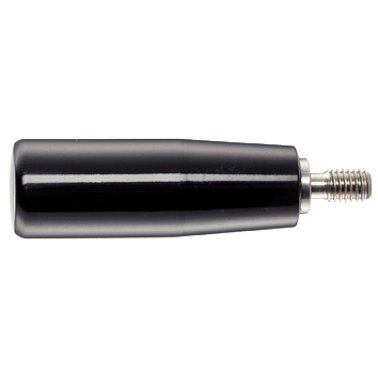

Mânere cilindrice, rotativ | d1=23 mm / d2=M8 / oțel inoxidabil | 24530.0240

Cod produs: 24530.0240

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=23 mm / d2=M8 / oțel inoxidabil
d₁ [mm]	23 mm
d₂	M8
d₃ [mm]	13 mm
d₄ [mm]	19 mm
l₁ [mm]	65 mm
l₂ [mm]	14 mm
l₃ [mm]	2,5 mm
SW [mm]	4 mm
Temperatura max. [°C]	110 °C
Element ax	Oțel inoxidabil 1.4305
Mâner cilindric	Termoplastic PF 31, negru
Filială	adaptoare, producția de scule, furnizori automotive / vehicule speciale / structuri, scule de precizie, tehnologia plasticului / cauciucului, tehnologii de încălzire/aer condiționat, încălzitoare
Funcție	acţionare, ajustare, reajustare, ridicare, rotire
Origine preferențială	CE
Greutate [g]	79 g

Material

Element ax

Mâner cilindric
