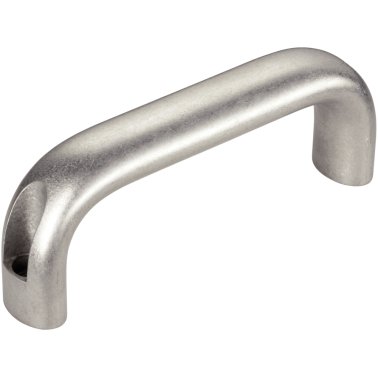

Mânere tip U, montaj frontal/aluminiu, lucios | b=26 mm / l1=132 mm | 24300.0151

Cod produs: 24300.0151

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b=26 mm / l1=132 mm
a [mm]	17 mm
b [mm]	26 mm
d [mm]	6,4 mm
h₁ [mm]	55 mm
h₂ [mm]	17 mm
l₁ [±0.25] [mm]	132 mm
l₂ [mm]	146 mm
r [mm]	17 mm
Mâner	Aluminiu recopt, lucios, laminat
Filială	adaptoare, producția de scule, birou de inginerie, construcții metalice, produse metalice, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, filme, teatre, muzică, iluminat, scule de precizie
Funcție	ridicare, transport
Origine preferențială	CE
Pentru șurub cilindric	M6
Greutate [g]	161 g

Mânerele U sunt utilizate, de exemplu, pe ușiile utilajelor, uși de mobilier, uși de dulapuri, sertare și sisteme de sertare.

Aceste mânere U se caracterizează prin construcția lor ergonomică și stabilă și forma lor simplă.

Material

Mâner

Asamblare

Montajul se face din faţă.
