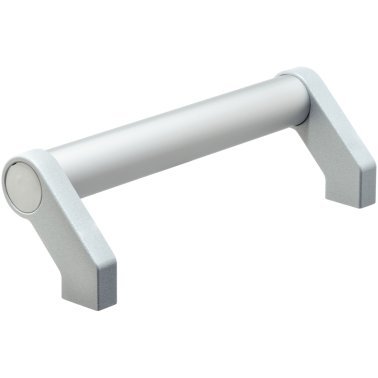

Mânere tubulare | d1=20 mm / l1=180 mm / argintiu | 24321.0005

Cod produs: 24321.0005

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=20 mm / l1=180 mm / argintiu
a [mm]	12 mm
b₁ [mm]	24 mm
b₂ [mm]	42 mm
b₃ [mm]	54 mm
b₄ [mm]	54 mm
d₁ [mm]	20 mm
d₂	M6
h₁ [mm]	42 mm
h₂ [mm]	54 mm
h₃ min. [mm]	12 mm
l₁ [±0.25] [mm]	180 mm
l₂ [mm]	192 mm
t [mm]	12 mm
t min. [mm]	12 mm
Capac	Plastic, gri deschis
Mâner	Aluminiu, anodizat
Filială	construcții de mașini, general
Culoare mâner	argintiu
Origine preferențială	CE
Greutate [g]	244 g

Mânerele tubulare sunt utilizate, de exemplu, pe ușiile utilajelor.

Aceste mânere tubulare din aluminiu se caracterizează prin construcția lor ergonomică, robustă și formă modernă. Această versiune este echipată cu picioare unghiulare (picioare).

Material

Capac

Plastic, gri deschis

Mâner

Aluminiu, anodizat

Asamblare

Montajul din spate.

Note

Variantă specială la cerere.
