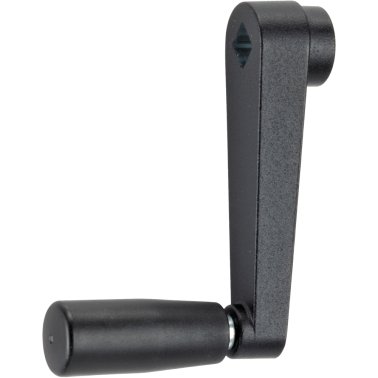

Manivele/Zinc turnat | l=100 mm / s=12 mm | 24330.0436

Cod produs: 24330.0436

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	l=100 mm / s=12 mm
d₁ max. [mm]	12,6 mm
d₂ [mm]	27 mm
d₃ [mm]	30 mm
e min. [mm]	16,1 mm
h₁ [mm]	28 mm
h₂ [mm]	~ 17 mm
h₃ [mm]	15 mm
l [mm]	100 mm
s [H11] [mm]	12 mm
Temperatura max. [°C]	80 °C
d₄ Mâner cilindric ∅ [mm]	23 mm
Corp mâner	Zinc turnat sub presiune, plastificat, negru, mat structurat
Mâner cilindric	Termoplastic PF 31, negru
Filială	alte produse, mașini de materiale de construcții
Funcție	ajustare, reajustare
Origine preferențială	CE
Greutate [g]	270 g

Material

Corp mâner

Mâner cilindric

Referințe

Alternativa la maneta DIN 469.
