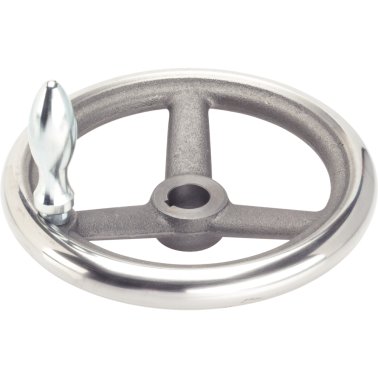

Roţi de manevră, DIN 950 fontă/cu nut, cu mâner fix EH 24450., asamblat, forma N-F/G (anterior F 3) | d1=315 mm / d2=30 mm | 24580.0546

Cod produs: 24580.0546

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=315 mm / d2=30 mm
d₁ [mm]	315 mm
d₂ [H7] [mm]	30 mm
d₃ [mm]	53 mm
l₁ [mm]	~ 56 mm
l₂ [mm]	33 mm
Număr gaură spiţe	5
Figura	2
Roată de manevră	Fontă gri GG
Filială	comerț industrial, comerț tehnic, construcții de mașini, general, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, mașini de materiale de construcții
Funcție	acţionare, ajustare, reajustare, rotire
formă	N-F/G
Origine preferențială	CE
Greutate	6160 g
b₃ [mm]	8 mm
t [mm]	33,3 mm
d₄	M12
d₅ [mm]	32 mm
l₃ [mm]	~ 100 mm
Mâner corespunzător [mm]	32 mm
Mâner pentru mașini conform DIN 39 EH 24450.	Oțel, strunjit, zincat prin galvanizare, pasivat

Strunjit, prelucrate şi finisate pe toate suprafeţele, suprafeţele neprelucrate sunt curaţate prin sablare.

Material

Roată de manevră

Mâner pentru mașini conform DIN 39 EH 24450.

Asamblare

Șaibe de închidere EH 22270. pentru fixare axială.
