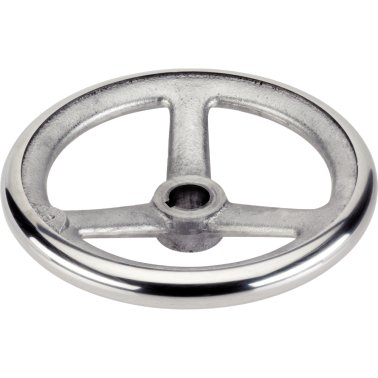

Roţi de manevră, DIN 950 metal neferos/cu nut, fără manetă, forma N-F/A (anterior A 3) | d1=250 mm / d2=22 mm | 24590.0140

Cod produs: 24590.0140

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=250 mm / d2=22 mm
d₁ [mm]	250 mm
d₂ [H7] [mm]	22 mm
d₃ [mm]	45 mm
l₁ [mm]	~ 50 mm
l₂ [mm]	28 mm
Număr gaură spiţe	5
Figura	1
Roată de manevră	Aliaj uşor Al
Filială	alte produse, comerț tehnic, construcții de mașini, general, construcții metalice, produse metalice, equipment construction, fabrică, construcția de echipamente și aparate apparatus and
Funcție	acţionare, ajustare, reajustare, rotire
formă	N-F/A
Origine preferențială	CE
Greutate [g]	1522 g
b₃ [mm]	6 mm
t [mm]	24,8 mm

Strunjit, prelucrate şi finisate pe toate suprafeţele, suprafeţele neprelucrate sunt curaţate prin sablare.

Material

Roată de manevră

Asamblare

Șaibe de închidere EH 22270. pentru fixare axială.
