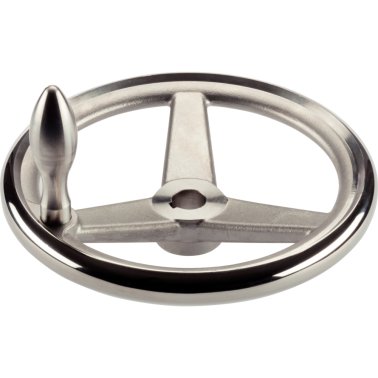

Roţi de manevră, similar DIN 950, oțel inoxidabil/cu nut, cu mâner fix EH 24450., asamblat, forma N-F/G (anterior F 3) | d1=140 mm | 24591.0515

Cod produs: 24591.0515

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=140 mm
Similar Norm	Da
d₁ [mm]	140 mm
d_{2 [mm]}	14 mm
d₃ [mm]	29 mm
l₁ [mm]	38,5 mm
l₂ [mm]	19 mm
Număr gaură spiţe	3
Figura	2
Roată de manevră	Oţel inoxidabil A4
Filială	construcții de mașini, general, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, reprezentant specializat hardware
Funcție	acţionare, ajustare, reajustare, rotire
formă	N-F/G
Origine preferențială	D
Greutate [g]	939 g
b₃ [mm]	5 mm
t [mm]	16,3 mm
d₄	M8
d₅ [mm]	20 mm
l₃ [mm]	~ 64 mm
Mâner corespunzător [mm]	20 mm
Mânerul maşinii	Oţel inoxidabil A4

Strunjit, prelucrate şi finisate pe toate suprafeţele, suprafeţele neprelucrate sunt curaţate prin sablare.

Material

Roată de manevră

Mânerul maşinii

Asamblare

Șaibe de închidere EH 22270. pentru fixare axială.
