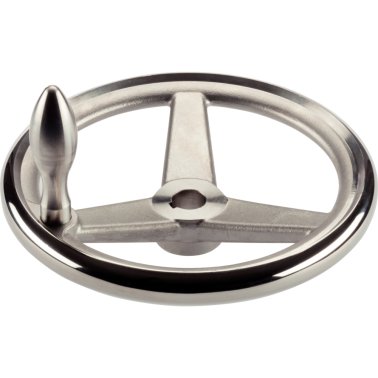

Roţi de manevră, similar DIN 950, oțel inoxidabil/cu nut, cu mâner fix EH 24450., asamblat, forma N-F/G (anterior F 3) | d1=160 mm | 24591.0520

Cod produs: 24591.0520

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=160 mm
Similar Norm	Da
d₁ [mm]	160 mm
d_{2 [mm]}	14 mm
d₃ [mm]	31 mm
l₁ [mm]	39,5 mm
l₂ [mm]	20 mm
Număr gaură spiţe	3
Figura	2
Roată de manevră	Oţel inoxidabil A4
Filială	construcții de mașini, general, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, reprezentant specializat hardware
Funcție	acţionare, ajustare, reajustare, rotire
formă	N-F/G
Origine preferențială	D
Greutate [g]	1282 g
b₃ [mm]	5 mm
t [mm]	16,3 mm
d₄	M10
d₅ [mm]	25 mm
l₃ [mm]	~ 80 mm
Mâner corespunzător [mm]	25 mm
Mânerul maşinii	Oţel inoxidabil A4

Strunjit, prelucrate şi finisate pe toate suprafeţele, suprafeţele neprelucrate sunt curaţate prin sablare.

Material

Roată de manevră

Mânerul maşinii

Asamblare

Șaibe de închidere EH 22270. pentru fixare axială.
