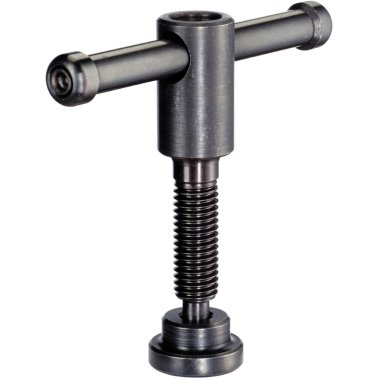

Şuruburi de strângere, DIN 6306 cu ştift mobil/cu placă de presiune forma E | d1=M10 / l1=40 mm | 24500.0110

Cod produs: 24500.0110

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=M10 / l1=40 mm
d₂ [mm]	18 mm
d₃ [mm]	8 mm
d₄ [mm]	8 mm
l₁ [mm]	40 mm
l₂ [mm]	32 mm
l₃ [mm]	80 mm
l₄ [mm]	30 mm
d₁	M10
Figura	2
Material	Oţel automat, brunat. Tija de presiune călită.
Filială	adaptoare, producția de scule, alte produse, mașini de materiale de construcții
Funcție	acţionare, compensare, contact, fixare, prindere, ridicare, transport
formă	E
Origine preferențială	CE
Greutate [g]	110 g
d₅ [mm]	20 mm
l₅ [mm]	~ 43,6 mm
α min. [°]	3 °

La acest tip, știftul este mobil și fixat cu ajutorul arcului.

Material

Referințe

Opritor pentru placa de reazem DIN 6311 forma S, EH 22560.
