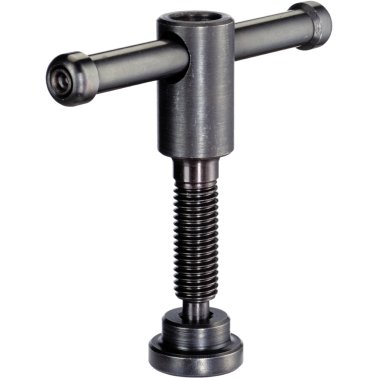

Şuruburi de strângere, DIN 6306 cu ştift mobil/cu placă de presiune forma E | d1=M16 / l1=70 mm | 24500.0117

Cod produs: 24500.0117

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=M16 / l1=70 mm
d₂ [mm]	24 mm
d₃ [mm]	13 mm
d₄ [mm]	12 mm
l₁ [mm]	70 mm
l₂ [mm]	40 mm
l₃ [mm]	120 mm
l₄ [mm]	60 mm
d₁	M16
Figura	2
Material	Oţel automat, brunat. Tija de presiune călită.
Filială	adaptoare, producția de scule, alte produse, mașini de materiale de construcții
Funcție	acţionare, compensare, contact, fixare, prindere, ridicare, transport
formă	E
Origine preferențială	CE
Greutate [g]	377 g
d₅ [mm]	32 mm
l₅ [mm]	~ 75,4 mm
α min. [°]	5 °

La acest tip, știftul este mobil și fixat cu ajutorul arcului.

Material

Referințe

Opritor pentru placa de reazem DIN 6311 forma S, EH 22560.
