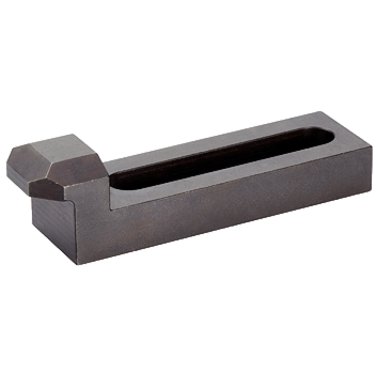

Bridă, cu profil în trepte | b1=9 mm / l=70 mm | 23160.0109

Cod produs: 23160.0109

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=9 mm / l=70 mm
a [mm]	10 mm
b₁ [mm]	9 mm
b₂ [mm]	20 mm
b₃ [mm]	10 mm
c [mm]	8 mm
e₁ [mm]	15 mm
e₂ [mm]	19,5 mm
e₃ [mm]	46 mm
h [mm]	20 mm
h₁ [mm]	14 mm
h₂ [mm]	3 mm
l [mm]	70 mm
Material	Otel tratat termic
Filială	adaptoare, producția de scule, construcții de mașini, general, elemente de transmisie, transmisii, roți dințate, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, producția de motoare, unicate / construcția de modele și prototipuri
Funcție	fixare, strângere
Origine preferențială	CE
Surub	M8
Surub (") [inch]	5/16 inch
Greutate [g]	81 g

This clamp (clamping claw) according to DIN 6314 B is stepped and is mainly used in mechanical clamping technology for clamping workpieces.
