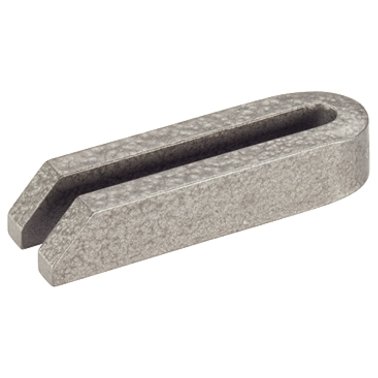

Bridă, DIN 6315 B tip furcă | b1=18 mm / l1=160 mm | 23150.0018

Cod produs: 23150.0018

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=18 mm / l1=160 mm
a [mm]	30 mm
b₁ [mm]	18 mm
b₂ [mm]	48 mm
b₃ [mm]	15 mm
b₄ [mm]	8 mm
l₁ [mm]	160 mm
Material	Oţel tratat termic, lăcuit
Filială	adaptoare, producția de scule, construcția de camioane, construcții de mașini, general, conveioare și tehnologii de transport, dispozitive de măsură și control
Funcție	fixare, strângere
Sistem	L12, V70
Origine preferențială	CE
Surub (") [inch]	5/8 inch
Surub	M16, M18
Greutate [g]	1077 g

This clamp (clamping claw) according to DIN 6314 B is forked and is mainly used in mechanical clamping technology for clamping workpieces.
