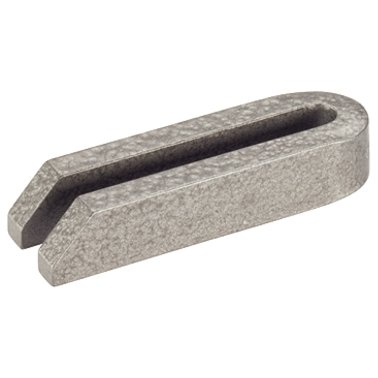

Bridă, DIN 6315 B tip furcă | b1=40 mm / l1=600 mm | 23150.0041

Cod produs: 23150.0041

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=40 mm / l1=600 mm
a [mm]	60 mm
b₁ [mm]	40 mm
b₂ [mm]	100 mm
b₃ [mm]	30 mm
b₄ [mm]	12 mm
l₁ [mm]	600 mm
Material	Oţel tratat termic, lăcuit
Filială	adaptoare, producția de scule, construcția de camioane, construcții de mașini, general, conveioare și tehnologii de transport, dispozitive de măsură și control
Funcție	fixare, strângere
Origine preferențială	CE
Surub	M36
Surub (") [inch]	1 1/2 inch
Greutate	17 kg
Elemente de prindere XL	Da
Dev. from DIN	Standardul DIN nu include aceste dimensiuni.

This clamp (clamping claw) according to DIN 6314 B is forked and is mainly used in mechanical clamping technology for clamping workpieces.
