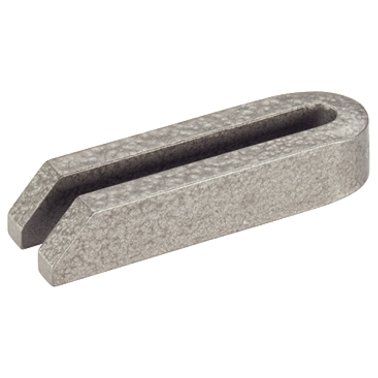

Bridă, DIN 6315 B tip furcă | b1=9 mm / l1=80 mm | 23150.0009

Cod produs: 23150.0009

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=9 mm / l1=80 mm
a [mm]	15 mm
b₁ [mm]	9 mm
b₂ [mm]	25 mm
b₃ [mm]	8 mm
b₄ [mm]	4 mm
l₁ [mm]	80 mm
Material	Oţel tratat termic, lăcuit
Filială	adaptoare, producția de scule, construcția de camioane, construcții de mașini, general, conveioare și tehnologii de transport, dispozitive de măsură și control
Funcție	fixare, strângere
Sistem	V40
Origine preferențială	CE
Surub (") [inch]	5/16 inch
Surub	M8
Greutate [g]	141 g

This clamp (clamping claw) according to DIN 6314 B is forked and is mainly used in mechanical clamping technology for clamping workpieces.
