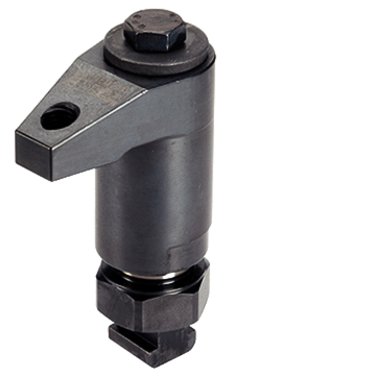

Bride de fixare pe verticală, rotativ, mărimea 40/cu şurub de prindere | d1=40 mm | 23310.0057
Cod produs: 23310.0057
Bride de fixare pe verticală, rotativ, mărimea 40/cu şurub de prindere | d1=40 mm | 23310.0057
Specificatii
| d1=40 mm | |
| 40 mm | |
| 17 mm | |
| 40 mm | |
| 40 mm | |
| M12 | |
| M12 | |
| 95 - 135 mm | |
| 118 - 158 mm | |
| 22 | |
| 13 mm | |
| 158 mm | |
| 118 mm | |
| 75 mm | |
| 55 mm | |
| 43 mm | |
| 40 mm | |
| 10 kN | |
| 2 | |
| Oţel cementat, brunat şi şlefuit | |
| adaptoare, producția de scule, construcția de camioane, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, mașini de materiale de construcții, pompe, compresoare, procesare hrană / mașini de împachetare, producția de motoare, scule pentru mașini | |
| fixare | |
| L12, V70 | |
| CE | |
| 1300 g |
Bridele de fixare sunt utilizate pentru fixarea rapidă și confortabilă a piesei de prelucrat, datorita pivotării bratului de fixare.
Bridele rapide de fixare oferă următoarele avantaje:
- Prindere manuală rapidă cu ajutorul unui șurub de prindere, pârghie de fixare ajustabilă sau dublă cu excentric dublu.
- Schimbarea ușoară și rapidă a pieselor de lucru prin pivotarea fălcii de prindere la stânga sau dreapta; o poziționare continuă se poate realiza prin folosirea inelului poziționare 23310.0350
- Dacă se utilizează un inel de poziționare 23310.0350 este asigurată o prindere precisă și repetabilă; dimensiunea h1 va fi mai mare cu 7 mm (cursa s minus 7 mm).
- Construcție compactă, deci necesară de spațiu la fixare mai mic.
- Se poate regla ușor chiar și pe înălțimi mari de prindere, folosind cilindrii de reglare a înălțimii.
Material
- Oţel cementat, brunat şi şlefuit
Asamblare
Bridele rapide pot fi fixate în două moduri diferite:
- în canal T, cu piuliță canal T DIN 508 (EH 23010.)
- cu un set de șuruburi direct pe placa de montaj, de ex. pe dispozitiv
Cilindrul trebuie să se sprijine pe întreaga suprafață.
Depășireaînălțimiide prinderenu este posibilă datorită limitatorului de înălțime.
Referințe
Înălțimea de prindere poate fi crescută prin utilizarea cilindrilor de reglare a înălțimii EH 23310. și a discurilor EH 1107. şi EH 1108. Poate fi şi redusă prin utilizarea inserțiilor, de exemplu EH 22730.
