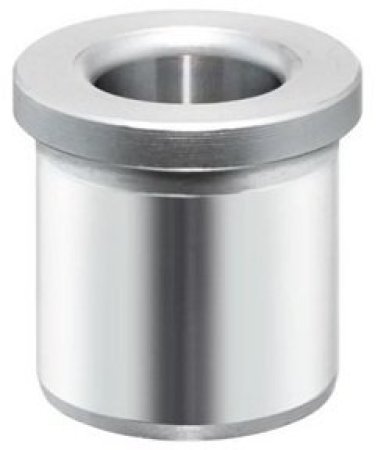

Bucșe de poziționare, cu guler, DIN 172 A | d1=9,5 mm / l1=25 mm | 23112.0098

Cod produs: 23112.0098

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=9,5 mm / l1=25 mm
d_{1 [mm]}	9,5 mm
d_{2 [mm]}	15 mm
d₃ [mm]	18 mm
l₁ [mm]	25 mm
l₂ [mm]	3 mm
D [mm]	15 mm
r [mm]	2 mm
Material	Otel cementat
Filială	adaptoare, producția de scule, construcții de mașini, general, furnizori automotive / vehicule speciale / structuri, sisteme profilate, tehnologii de manipulare, unicate / construcția de modele și prototipuri
Funcție	centru, poziţionare
Origine preferențială	D
Greutate [g]	22 g

De poziționare sau de centrare burghie, utilizate pentru a găuri în aceeași poziție pentru a asigura repetabilitate.

Bucșele de poziționare, calite sau grunduite, pot fi utilizate ca şi ghidaje rezistente la uzură pentru mașini de găurit, arbori, etc.
