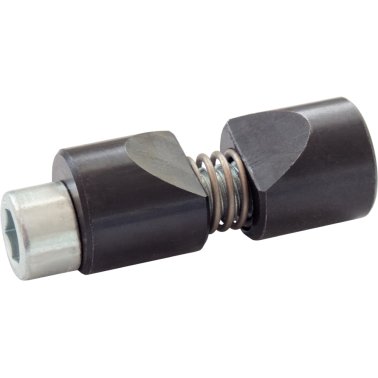

Clemă pentru cilindrii | d1=10 mm / oțel | 23341.0010
Cod produs: 23341.0010
Clemă pentru cilindrii | d1=10 mm / oțel | 23341.0010
Brand:
ERWIN HALDER KG
Specificatii
| d1=10 mm / oțel | |
| 10 mm | |
| M5 | |
| M3 | |
| 33 mm | |
| 10 mm | |
| 5 mm | |
| 6 Nm | |
| 3,3 mm | |
| 10 mm | |
| 15 mm | |
| 10 mm | |
| 4 mm | |
| oțel inoxidabil | |
| Oțel, brunat | |
| Oțel, zincat | |
| alte produse, construcții de mașini, general, furnizori automotive / vehicule speciale / structuri, robotică, automatizări, tehnologii de control | |
| fixare, poziţionare | |
| CE | |
| 12 g |
Cleme pentru arbori sunt folosite pentru prinderea pieselor rotunde, de ex. arbori, osii, tuburi sau tije, în direcție axială și radială.
Material
Corp
- Oțel, brunat
Arc
- oțel inoxidabil
Şurub de prindere
- Oțel, zincat
Asamblare
- Extindeți fălcile de fixare până la diametrul de prindere a tijei.
- Introduceti clema în alezaj folosind scula de asamblare.
- Introduceți și poziționați tija.
- Fixaţi folosind surubul SW (atenţie la forţa de strângere).
Note
Filetul d3 serveste pentru susţinerea sculei de asamblare (opţional).
