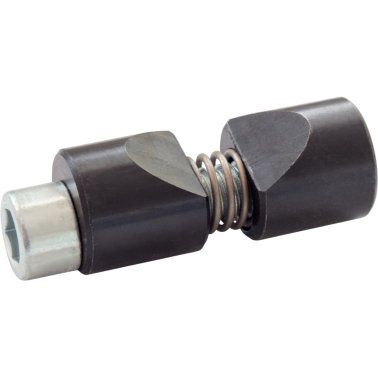

Clemă pentru cilindrii | d1=16 mm / oțel | 23341.0016
Cod produs: 23341.0016
Clemă pentru cilindrii | d1=16 mm / oțel | 23341.0016
Brand:
ERWIN HALDER KG
Specificatii
| d1=16 mm / oțel | |
| 16 mm | |
| M8 | |
| M5 | |
| 46 mm | |
| 16 mm | |
| 8 mm | |
| 25 Nm | |
| 4 mm | |
| 16 mm | |
| 30 mm | |
| 20 mm | |
| 6 mm | |
| oțel inoxidabil | |
| Oțel, brunat | |
| Oțel, zincat | |
| alte produse, construcții de mașini, general, furnizori automotive / vehicule speciale / structuri, robotică, automatizări, tehnologii de control | |
| fixare, poziţionare | |
| CE | |
| 52 g |
Cleme pentru arbori sunt folosite pentru prinderea pieselor rotunde, de ex. arbori, osii, tuburi sau tije, în direcție axială și radială.
Material
Corp
- Oțel, brunat
Arc
- oțel inoxidabil
Şurub de prindere
- Oțel, zincat
Asamblare
- Extindeți fălcile de fixare până la diametrul de prindere a tijei.
- Introduceti clema în alezaj folosind scula de asamblare.
- Introduceți și poziționați tija.
- Fixaţi folosind surubul SW (atenţie la forţa de strângere).
Note
Filetul d3 serveste pentru susţinerea sculei de asamblare (opţional).
