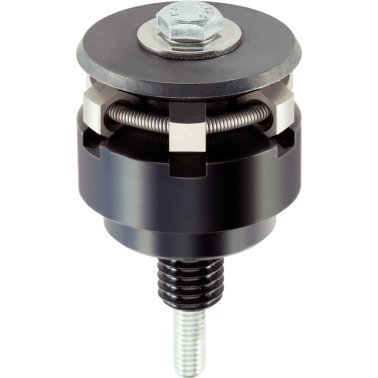

Elemente de fixare cu centrare, cu segmente de prindere, acţionare de jos | d1 min.=18,5 mm / d1 max.=22,5 mm | 23340.0120
Cod produs: 23340.0120
Elemente de fixare cu centrare, cu segmente de prindere, acţionare de jos | d1 min.=18,5 mm / d1 max.=22,5 mm | 23340.0120
Brand:
ERWIN HALDER KG
Specificatii
| d1 min.=18,5 mm / d1 max.=22,5 mm | |
| 22,5 mm | |
| 18,5 mm | |
| 15 mm | |
| M8 | |
| M4 | |
| 2,5 mm | |
| 16,6 mm | |
| 11,5 mm | |
| 10,4 mm | |
| 20,5 mm | |
| 7,5 mm | |
| 18,2 mm | |
| ~ 14 mm | |
| 5,5 mm | |
| 3 | |
| 5 Nm | |
| 5,5 mm | |
| 3,5 mm | |
| 7,5 mm | |
| 15 mm | |
| 2,5 mm | |
| 8 mm | |
| 2,3 mm | |
| 7 mm | |
| 5 mm | |
| 13 mm | |
| 4 kN | |
| oțel inoxidabil | |
| Oțel pentru scule, călit, brunat | |
| Oţel inoxidabil 1.4112, călit şi grunduit | |
| M8 | |
| adaptoare, producția de scule, conveioare și tehnologii de transport, dispozitive de măsură și control, equipment construction, fabrică, construcția de echipamente și aparate apparatus and | |
| centru, fixare | |
| D | |
| 51 g |
Pentru fixarea şi centrarea în gaură înecată, a pieselor cu găuri de centrare. Autocentrare precisă cu o precizie de ±0,025 mm. Piesele cu suprafețe prelucrate sau neprelucrate pot fi centrate și sunt apăsate pe punctele de contact ale dispozitivului de fixare. Elementele de fixare cu centrare se caracterizează printr-o înălțime de construcție compactă şi o gamă largă de setări.
Material
Corp
- Oțel pentru scule, călit, brunat
Arc
- oțel inoxidabil
Segmente de prindere
- Oţel inoxidabil 1.4112, călit şi grunduit
Asamblare
Instrucțiuni pentru montajul de sus: Scoateți placa de fixare și înșurubați. Montaj rapid cu ajutorul știftului filetat SW2.
Operaţii
Utilizare de jos manuală sau automată cu acţionare pneumatică sau hidraulică.
