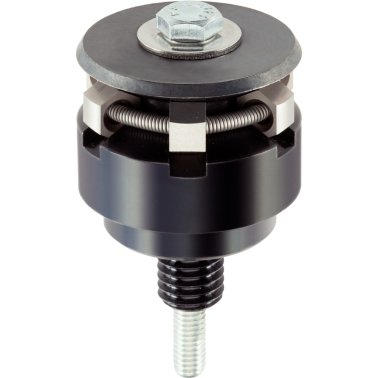

Elemente de fixare cu centrare, cu segmente de prindere, acţionare de jos | d1 min.=86,5 mm / d1 max.=102,5 mm | 23340.0186
Cod produs: 23340.0186
Elemente de fixare cu centrare, cu segmente de prindere, acţionare de jos | d1 min.=86,5 mm / d1 max.=102,5 mm | 23340.0186
Brand:
ERWIN HALDER KG
Specificatii
| d1 min.=86,5 mm / d1 max.=102,5 mm | |
| 102,5 mm | |
| 86,5 mm | |
| 60 mm | |
| M16 x 1,5 | |
| M10 | |
| 5 mm | |
| 51,1 mm | |
| 30,1 mm | |
| 25,5 mm | |
| 61,5 mm | |
| 10 mm | |
| 29,4 mm | |
| ~ 25 mm | |
| 25 mm | |
| 6 | |
| 79 Nm | |
| 25 mm | |
| 6,5 mm | |
| 10 mm | |
| 60 mm | |
| 5 mm | |
| 16 mm | |
| 9,2 mm | |
| 16 mm | |
| 12 mm | |
| 24 mm | |
| 12,5 kN | |
| oțel inoxidabil | |
| Oțel pentru scule, călit, brunat | |
| Oţel inoxidabil 1.4112, călit şi grunduit | |
| M16 x 1,5 | |
| adaptoare, producția de scule, conveioare și tehnologii de transport, dispozitive de măsură și control, equipment construction, fabrică, construcția de echipamente și aparate apparatus and | |
| centru, fixare | |
| CE | |
| 2028 g |
Pentru fixarea şi centrarea în gaură înecată, a pieselor cu găuri de centrare. Autocentrare precisă cu o precizie de ±0,025 mm. Piesele cu suprafețe prelucrate sau neprelucrate pot fi centrate și sunt apăsate pe punctele de contact ale dispozitivului de fixare. Elementele de fixare cu centrare se caracterizează printr-o înălțime de construcție compactă şi o gamă largă de setări.
Material
Corp
- Oțel pentru scule, călit, brunat
Arc
- oțel inoxidabil
Segmente de prindere
- Oţel inoxidabil 1.4112, călit şi grunduit
Asamblare
Instrucțiuni pentru montajul de sus: Scoateți placa de fixare și înșurubați. Montaj rapid cu ajutorul știftului filetat SW2.
Operaţii
Utilizare de jos manuală sau automată cu acţionare pneumatică sau hidraulică.
