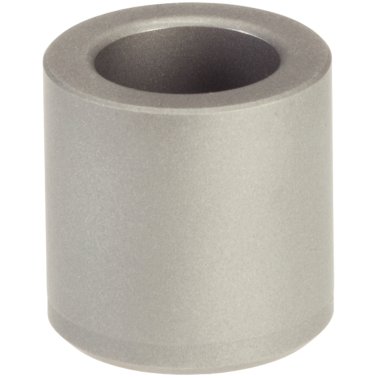

Bucşe, pentru poziţionarea pinilor de fixare/centrat | d1=25 mm / l=20 mm / oțel inoxidabil | 23111.0810

Cod produs: 23111.0810

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=25 mm / l=20 mm / oțel inoxidabil
d_{1 [mm]}	25 mm
d_{2 [mm]}	35 mm
l [mm]	20 mm
X [mm]	20 mm
D2 [H7] [mm]	35 mm
Figura	1
Material	Otel inoxidabil 1.4112
Funcție	arc, contact, fixare, poziţionare, prindere, sigur
Origine preferențială	D
Greutate [g]	73 g

Material

Asamblare

Este necesar ca două bucșe de centrare și două bucșe de alunecare să fie montate în placă, pentru o fixare garantată și o repetabilitate optimă.

Caracteristici

Bucșa flotantă are marcaj o canelură pentru diferențiere.
