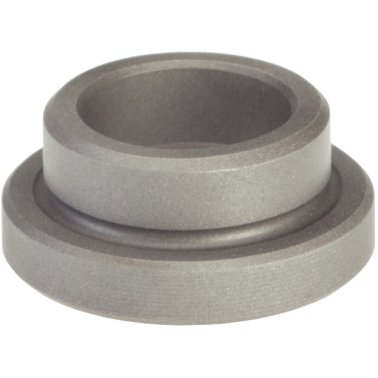

Bucşe de poziţionare, pentru poziţionarea pinilor, pentru fixare prin presare | d1=25 mm / oțel inoxidabil | 23111.0866

Cod produs: 23111.0866

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=25 mm / oțel inoxidabil
d_{1 [mm]}	25 mm
d_{2 [mm]}	35,03 mm
d₃ [mm]	31 mm
d₄ [mm]	40,2 mm
l₁ [mm]	5,25 mm
l₂ [mm]	10.22
l₃ [mm]	21 mm
T1 [±0.02] [mm]	10,55 mm
T2 [mm]	28
D2 [h7] [mm]	35 mm
D5 [+1] [mm]	42 mm
Material	Otel inoxidabil 1.4112
Funcție	arc, contact, fixare, poziţionare, prindere, sigur
Origine preferențială	CE
Greutate [g]	77 g

Material

Asamblare

Bucșele de poziționare cu guler pentru poziționarea știfturilor, se fixează în masa mașinii sau în placa de bază, cu presiune joasă.
