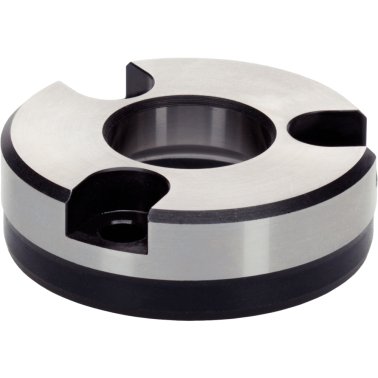

Bucşe de poziţionare, pentru poziţionarea pinilor, pentru fixare prin inşurubare | d1=25 mm / Oţel cementat | 23111.0786

Cod produs: 23111.0786

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=25 mm / Oţel cementat
d_{1 [mm]}	25 mm
d_{2 [mm]}	54,99 mm
d₃ [mm]	31 mm
d₄ [mm]	54,5 mm
d₅ [mm]	6,6 mm
d₆ [mm]	11 mm
d₇ [mm]	42 mm
l₁ [mm]	5,25 mm
l₂ [mm]	19,94 mm
l₃ [mm]	~ 13,5 mm
T1 [±0.02] [mm]	20,32 mm
T2 [mm]	28
T3 [mm]	14 mm
D2 [H7] [mm]	55 mm
D8 [+1] [mm]	31 mm
D9 [mm]	56,5 mm
Material	Otel calit
D₅	M6
Funcție	arc, contact, fixare, poziţionare, prindere, sigur
Origine preferențială	D
Greutate [g]	268 g

Material

Asamblare

Bucşele de poziţionare cu şuruburi, pentru poziţionarea ştifturilor, se fixează în masa maşinii sau în placa de bază , cu ajutorul unor şuruburi.

Se livrează cu şuruburile aferente incluse.
