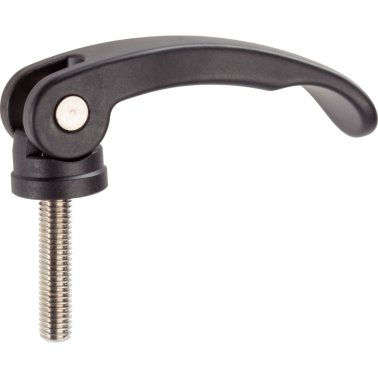

Pârghii excentrice rapide, cu şurub | l=63 mm / d2=M6 / h1 max.=20 mm / oțel inoxidabil | 23390.0210

Cod produs: 23390.0210

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	l=63 mm / d2=M6 / h1 max.=20 mm / oțel inoxidabil
b [mm]	16 mm
l [mm]	63 mm
d₂	M6
d₃ [mm]	16 mm
d₅ [mm]	18,5 mm
h_{1 [mm]}	20 mm
h_{2 [mm]}	16,4 mm
Cursă [mm]	0,75 mm
Temperatura max. [°C]	80 °C
Figura	1
Saibă	Termoplastic PA
Maneta	Zinc turnat sub presiune, plastificat, negru
Elemente interne	Oțel inoxidabil 1.4305
Şurub	Oțel inoxidabil
Piuliţă fixare	Oțel inoxidabil
Filială	adaptoare, producția de scule, apărare, armată, dispozitive de măsură și control, elemente de transmisie, transmisii, roți dințate, inginerie electrică, sisteme profilate, tehnologii de manipulare
Funcție	fixare, prindere, strângere
Origine preferențială	D
Greutate [g]	64 g

Pentru strângere şi desfacere rapidă a pieselor.

La varianta "reglabilă" (Figura 2) poziţia mănerului se poate schimba.

Material

Saibă

Maneta

Elemente interne

Şurub

Piuliţă fixare
