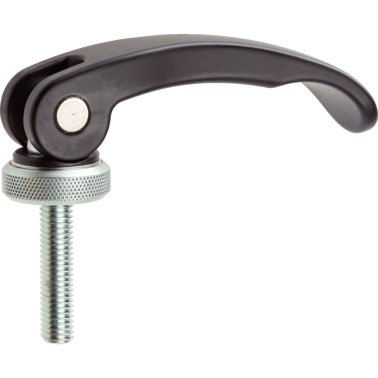

Pârghii excentrice rapide, cu şurub/cu filet exterior, reglabil | l=82 mm / d2=M8 / h1 max.=35 mm / oțel | 23390.0122

Cod produs: 23390.0122

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	l=82 mm / d2=M8 / h1 max.=35 mm / oțel
b [mm]	20 mm
l [mm]	82 mm
d₂	M8
d₃ [mm]	20 mm
h_{1 [mm]}	35 mm
h_{2 [mm]}	19,5 mm
Cursă [mm]	1 mm
Temperatura max. [°C]	80 °C
Figura	2
Saibă	Termoplastic POM
Maneta	Zinc turnat sub presiune, plastificat, negru
Elemente interne	Oțel, zincat prin galvanizare
Şurub	Oțel
Piuliţă fixare	Oțel
Filială	adaptoare, producția de scule, apărare, armată, dispozitive de măsură și control, elemente de transmisie, transmisii, roți dințate, inginerie electrică, sisteme profilate, tehnologii de manipulare
Funcție	fixare, prindere, strângere
Origine preferențială	D
Greutate [g]	140 g
d₄ [mm]	25 mm
h₃ [mm]	2,5 mm

Pentru strângere şi desfacere rapidă a pieselor.

La varianta "reglabilă" (Figura 2) poziţia mănerului se poate schimba.

Material

Saibă

Maneta

Elemente interne

Şurub

Piuliţă fixare
