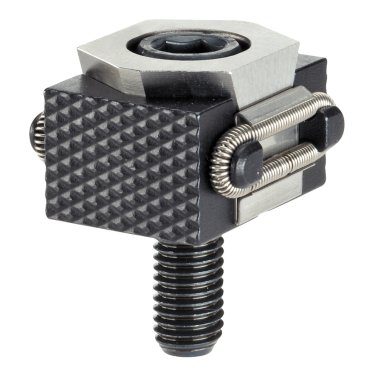

Dispozitive conice de fixare/con simplu, falcă de prindere cu striații, ambele fețe | d1=M16 | 23250.0016
Cod produs: 23250.0016
Specificatii
| d1=M16 | |
| M16 | |
| 56 mm | |
| 42 mm | |
| 29 mm | |
| 5 mm | |
| 57 mm | |
| 65 mm | |
| 210 Nm | |
| 50 kN | |
| 1 | |
| Sârmă din oțel pentru arcuri | |
| Oțel pentru scule, călit, lucios | |
| Oţel tratat termic, cu revenire, calitatea 12.9 | |
| Oțel pentru scule, călit, șlefuit și brunat | |
| fixare, strângere | |
| CE | |
| 581 g |
Dispozitivele conice de fixare sunt deosebit de potrivite pentru fixări multiple orizontale și verticale. Dispozitivele conice de fixare sunt compacte în construcție și, permit fixarea fără interferențe geometrice.
Material
Corp
- Oțel pentru scule, călit, lucios
Şurub
- Oţel tratat termic, cu revenire, calitatea 12.9
Arc
- Sârmă din oțel pentru arcuri
Fălci de fixare
- Oțel pentru scule, călit, șlefuit și brunat
Asamblare
Poate fi montat într-o gaură filetată sau cu piuliţe T pentru o fixare orizontală sau verticală.
Operaţii
Prin inserarea capului de cheie, şurubul mută cele două mandrine în afară şi împing piesele contra unui opritor fix. Utilizarea conului dublu permite obţinerea unei forţe de prindere suplimentare pe verticală. Cursa unităţilor de prindere cu M 5 = ±0,5, M 8 = ±0,5, M 12 = ±1 şi M 16 = ±1,5. Se poate monta într-un orificiu filetat sau cu piuliţe canal T EH 23010. pentru strângeri multiple pe orizontală sau pe verticală.
Referințe
Mai multe tipuri de dispozitive conice de fixare găsiți la capitolul "Bride de fixare multiple".
Accesorii
Piulițele T EH 23010. trebuie comandate separat.
