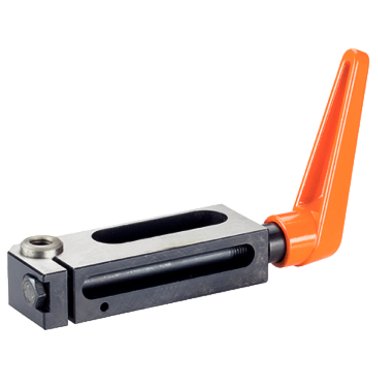

Bride de prindere şi fixare, rugozitate mică | b3=17 mm / l1=170 mm | 23220.0170
Cod produs: 23220.0170
Bride de prindere şi fixare, rugozitate mică | b3=17 mm / l1=170 mm | 23220.0170
Brand:
ERWIN HALDER KG
Specificatii
| b3=17 mm / l1=170 mm | |
| 60 mm | |
| 20 mm | |
| 17 mm | |
| 26 mm | |
| 34 mm | |
| 21,5 mm | |
| 21,5 mm | |
| 170 mm | |
| 100 mm | |
| 25 mm | |
| 27 mm | |
| 108 mm | |
| 11 mm | |
| M16 | |
| 5 kN | |
| 11 mm | |
| 30 mm | |
| Zinc turnat | |
| Oţel, călit, brunat, şlefuit | |
| adaptoare, producția de scule, construcții de mașini, general, elemente de transmisie, transmisii, roți dințate, mașini de injecție, turnătorii, mașini de țesut și cusut, scule pentru mașini | |
| absorţie, aplica, compensare, fixare, sigur, strângere, suport | |
| L16 | |
| CE | |
| M12 | |
| 24400.0611 | |
| 2534 g |
Suportul este utilizat pentru a susține punctele de prindere de pe componentelor.
Beneficiile bridei sunt:
- Susținerea componentelor instabile fără deformare
- Evitarea vibrațiilor în timpul prelucrarilor
- Construcție compactă, joasă
- Suport nervuri, borduri și verigi pentru susținerea componentelor fixate
- Suport fără deformare a pieselor neprelucrate
- Manipulare ușoară
- Este posibilă și prinderea în afara piesei de lucru cu ajutorul unor pârghii de fixare.
Material
Mâner
- Zinc turnat
Clemă
- Oţel, călit, brunat, şlefuit
Operaţii
- Prin eliberarea mânerului, bolțul intră în contact cu piesa cu forța arcului moale.
- Cu ajutorul mânerului bolțul va fi blocat în această poziție.
- După ce scoateți piesa, eliberați mânerul; apoi reașezați bolțul și refixați cu mânerul.
Înălțimea suportului poate fi ajustată cu ajutorul unor pini filetați în gaura filetată din corpul suportului.
