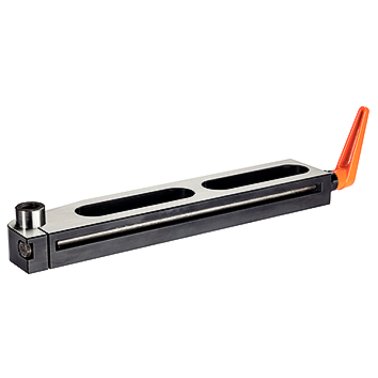

Bride de prindere şi fixare, rugozitate mică | b3=25 mm / l1=387 mm | 23220.0450
Cod produs: 23220.0450
Bride de prindere şi fixare, rugozitate mică | b3=25 mm / l1=387 mm | 23220.0450
Brand:
ERWIN HALDER KG

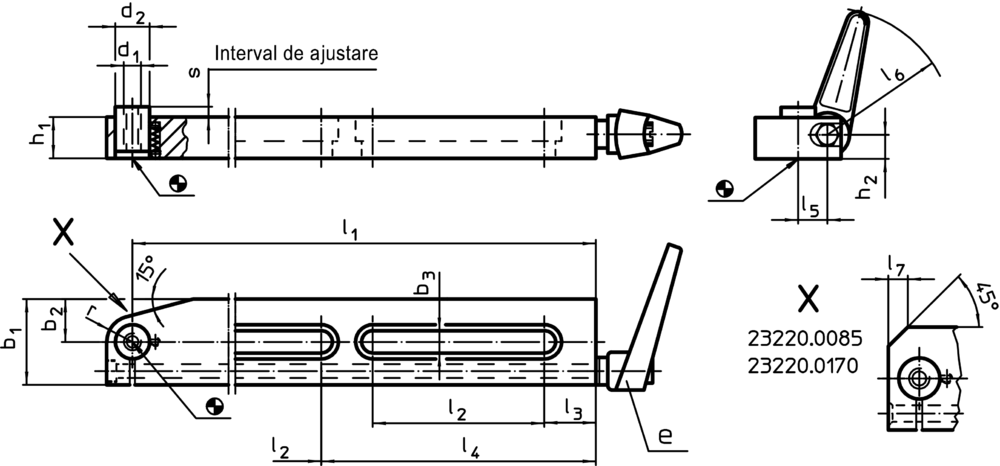

Specificatii
| b3=25 mm / l1=387 mm | |
| 85 mm | |
| 40 mm | |
| 25 mm | |
| 32 mm | |
| 40 mm | |
| 25 mm | |
| 25 mm | |
| 387 mm | |
| 110 mm | |
| 30 mm | |
| 30 mm | |
| 89 mm | |
| M20 | |
| 10 kN | |
| 11 mm | |
| 25 mm | |
| Zinc turnat | |
| Oţel, călit, brunat, şlefuit | |
| adaptoare, producția de scule, construcții de mașini, general, elemente de transmisie, transmisii, roți dințate, mașini de injecție, turnătorii, mașini de țesut și cusut, scule pentru mașini | |
| absorţie, aplica, compensare, fixare, sigur, strângere, suport | |
| CE | |
| M10 | |
| 24420.0210 | |
| 7350 g | |
| 24 mm | |
| 200 mm |
Suportul este utilizat pentru a susține punctele de prindere de pe componentelor.
Beneficiile bridei sunt:
- Susținerea componentelor instabile fără deformare
- Evitarea vibrațiilor în timpul prelucrarilor
- Construcție compactă, joasă
- Suport nervuri, borduri și verigi pentru susținerea componentelor fixate
- Suport fără deformare a pieselor neprelucrate
- Manipulare ușoară

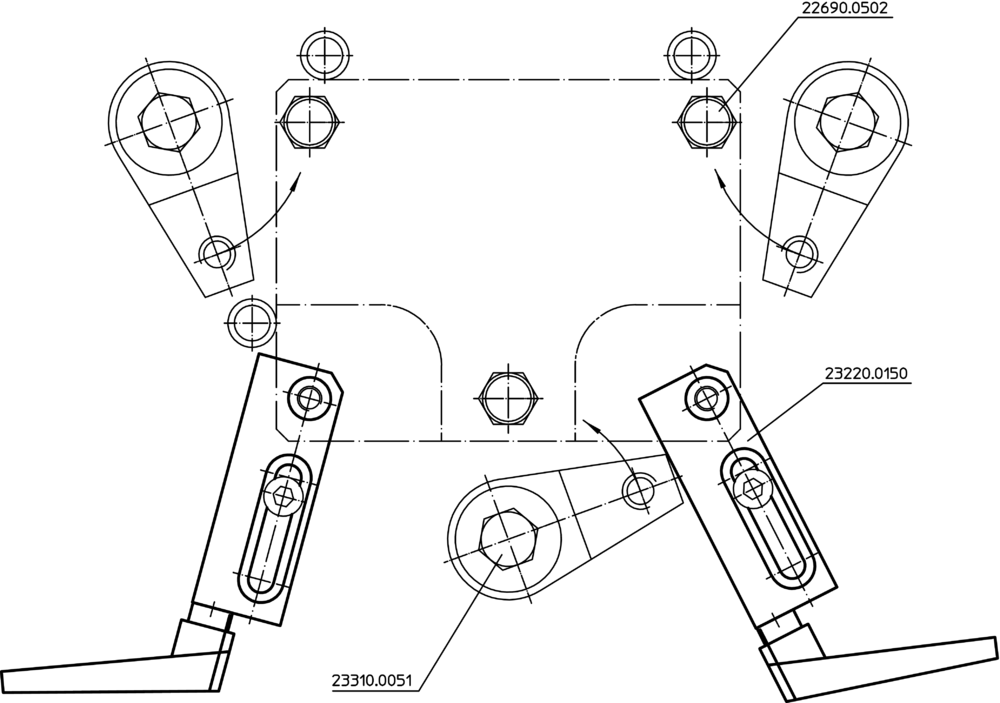

- Este posibilă și prinderea în afara piesei de lucru cu ajutorul unor pârghii de fixare.
Material
Mâner
- Zinc turnat
Clemă
- Oţel, călit, brunat, şlefuit
Operaţii
- Prin eliberarea mânerului, bolțul intră în contact cu piesa cu forța arcului moale.
- Cu ajutorul mânerului bolțul va fi blocat în această poziție.
- După ce scoateți piesa, eliberați mânerul; apoi reașezați bolțul și refixați cu mânerul.
Înălțimea suportului poate fi ajustată cu ajutorul unor pini filetați în gaura filetată din corpul suportului.
