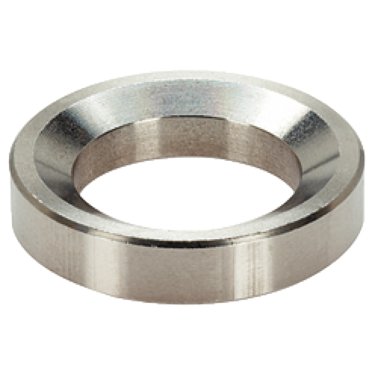

Şaibe sferice / Baze conice, similar DIN 6319, oțel inoxidabil/locaș conic din oțel inoxidabil, forma D | d2=35 mm / Oţel inoxidabil A4 | 23050.0686

Cod produs: 23050.0686

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d2=35 mm / Oţel inoxidabil A4
Similar Norm	Da
d_{2 [mm]}	35 mm
Capacitate portantă la sarcină statică [kN]	191 kN
Moment străngere îmbinări înşurubate max. [Nm]	1050 Nm
Figura	2
Pentru pin d₆ [mm]	30 mm
Vermehrte Bestellnummer	Oţel inoxidabil A4
Filială	alte produse, armături, construcții de mașini, general, conveioare și tehnologii de transport, mecanică de precizie, optică, laser
Funcție	compensare, suport
formă	D
Origine preferențială	CE
adecvat pentru	M30
Greutate [g]	127 g
d₄ [mm]	56 mm
d₅ [mm]	49 mm
h₃ [mm]	12 mm
Locaş conic	Oţel inoxidabil A4

Domeniul de aplicaţii

Șaibele conice / Bazele conice sunt utilizate ca șaibe la asamblări cu șurub pentru compensarea suprafețelor non-paralele.

Material

Locaş conic

Asamblare

Locaşurile conice forma D se utilizează numai pentru zone plane, închise.

Pentru orificii alungite se va utiliza numai forma G.
