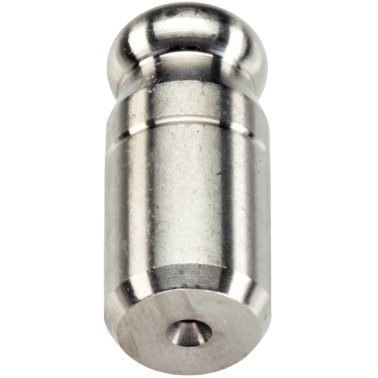

Bolţuri de poziţionare, cu bilă la capăt/cu bilă la capăt, plină, | d1=20 mm / d2=20 mm / oțel inoxidabil | 22630.0580

Cod produs: 22630.0580

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=20 mm / d2=20 mm / oțel inoxidabil
d₁ [g6] [mm]	20 mm
d_{2 [mm]}	20 mm
d₃ [-0.01, -0.05] [mm]	20 mm
d₄	M5
l₁ [mm]	25 mm
l₂ [mm]	20 mm
l₃ [mm]	5 mm
t [mm]	10 mm
Poziţie orificiu [H7] [mm]	20 mm
D1 [H7] [mm]	20 mm
r [mm]	5 mm
Figura	3
Material	Oţel inoxidabil 1.4305, şlefuit, suprafată călită
Filială	adaptoare, producția de scule, construcții de mașini, general, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, furnizori automotive / vehicule speciale / structuri, hidraulică și pneumatică, scule pentru mașini
Funcție	aplica, poziţionare, suport
Origine preferențială	CE
Greutate [g]	101 g

Bolţul cu bilă la capăt facilitează introducerea pieselor de lucru şi evitarea înclinării fixării.
