Elemente de așezare, cu suprafața de contact din plastic, oscilant | d1=M16 / l1=84,4 mm | 22600.0016

Cod produs: 22600.0016

Brand: ERWIN HALDER KG

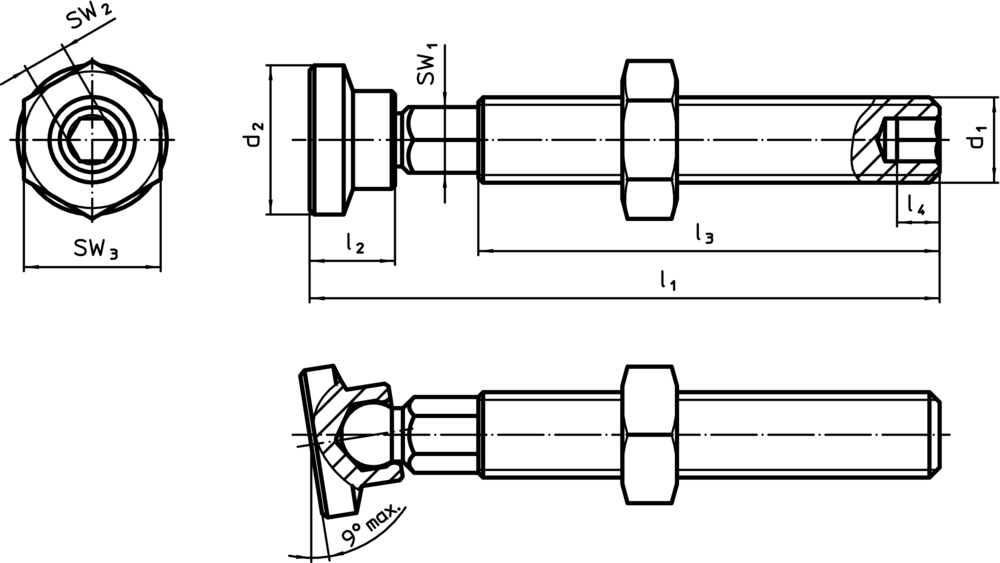

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=M16 / l1=84,4 mm
d₁	M16
d₂ [mm]	16,8 mm
l₁ [±1] [mm]	84,4 mm
l₂ [mm]	12 mm
l₃ [mm]	62,7 mm
l₄ [mm]	8 mm
SW₁ [mm]	11 mm
SW₂ [mm]	8 mm
SW₃ [mm]	24 mm
Temperatura max. [°C]	250 °C
Temperatura min. [°C]	-60 °C
Elemet sferic	Oțel inoxidabil 1.4305
Piuliță	Oţel inoxidabil A2
Tampon	Plastic (PEEK), albastru
Filială	armături
Funcție	ajustare, aplica, compensare, poziţionare, reajustare, suport
Origine preferențială	CE
Greutate [g]	106 g

Se poate folosi ca piesă însurubabilă de presiune sau de fixare.

Acoperirea din plastic protejează suprafețele de înaltă calitate. În plus, opritoarele oscilante sunt potrivite pentru suprafețe non-paralele.

Material

Elemet sferic

Piuliță

Tampon

Note

Variantă specială la cerere.
