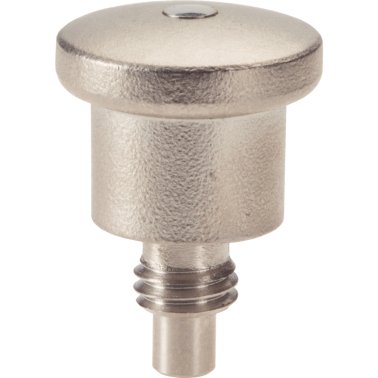

Opritoare cu indexare mini, oțel inoxidabil/cu blocator | d1=7 mm / d2=M12 | 22110.1146

Cod produs: 22110.1146

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=7 mm / d2=M12
d₁ [h9] [mm]	7 mm
d₂	M12
d₃ [mm]	28 mm
d₄ [mm]	20 mm
l₁ [mm]	40,5 mm
l₂ min. [mm]	7 mm
l₃ [mm]	10 mm
F₁ [N]	~ 10 N
F₂ [N]	~ 23 N
SW [mm]	14 mm
Temperatura max. [°C]	250 °C
Asamblare ca în figura	2
Corp	Oțel inoxidabil 1.4305
Mâner	Oţel inoxidabil 1.4308
Bolţ blocare	Oțel inoxidabil 1.4305
Filială	comerț automotive, filme, teatre, muzică, iluminat, procesare hrană / mașini de împachetare
Funcție	blocare, fixare, indexare, poziţionare, reajustare, încuietoare
Origine preferențială	CE
Greutate [g]	73 g
Cursă [mm]	7 mm

În special potrivit pentru înșurubarea în piese cu pereți subțiri

Varianta pentru cele mai mici spaţii.

Material

Corp

Bolţ blocare

Mâner

Asamblare

Înșurubați mini indexorul. Prin ridicarea butonului, hexagonul va fi eliberat pentru asamblare.

Lungimea şurubului poate fi adaptată cu ajutorul gulerelor distanţiere pentru blocatoare cu indexare (EH 22120.).

Operaţii

Pentru blocare, se trage butonul, rotit 30° şi asigurat cu ajutorul unui opritor dinţat.

Note

Buton nedemontabil
