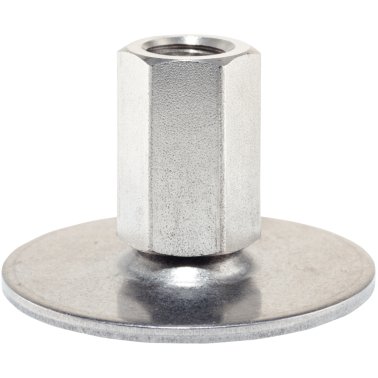

Picioare de susținere/cu filet interior | d1=80 mm / d2=M8 / l1=26 mm / oțel inoxidabil | 22593.2565

Cod produs: 22593.2565

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=80 mm / d2=M8 / l1=26 mm / oțel inoxidabil
d₁ [mm]	80 mm
d₂	M8
h₁ [mm]	3 mm
l₁ [mm]	26 mm
SW₁ [mm]	14 mm
Asamblare ca în figura	3
Piuliţă de fixare	Oţel inoxidabil A2, ISO 4032
Tampon	Oțel inoxidabil 1.4301, acoperit prin vibrație
Filială	comerț industrial, construcția de dispozitive, reprezentant specializat hardware
Funcție	ajustare, compensare, nivel, poziţionare
Origine preferențială	CE
Greutate [g]	141 g
h₂ [mm]	8 mm
Piuliță	Oțel inoxidabil 1.4305

Picioarele de sprijin sunt universal utilizate ca picioare reglabile.

Placa este fixată pe știftul filetat și piulița printr-un șurub de fixare din oțel inoxidabil și este, lipit.

Material

Piuliță

Piuliţă de fixare

Tampon
