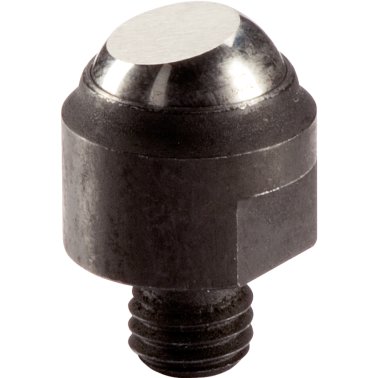

Opritoare oscilante/cu filet exterior, bilă teşită, suprafaţă plană | d1=13 mm / d2=M8 / Oţel tratat termic | 22730.0013

Cod produs: 22730.0013

Brand: ERWIN HALDER KG

Documentație

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=13 mm / d2=M8 / Oţel tratat termic
d₁ [mm]	13 mm
d₂	M8
d₃ [mm]	7,2 mm
l₁ [±0.02] [mm]	13 mm
l₂ [-0.5] [mm]	8 mm
Moment străngere [Nm]	25 Nm
Capacitate portantă la sarcină statică [kN]	10 kN
diametrul bilei [mm]	10 mm
SW [mm]	11 mm
Figura	1
Material corp	Oţel tratat termic, cu revenire, fosfatat
Bilă	Oţel pentru rulmenţi, călit, lucios
Filială	adaptoare, producția de scule, construcții de mașini, general, furnizori automotive / vehicule speciale / structuri, hidraulică și pneumatică
Funcție	aplica, compensare, poziţionare, suport
Suprafață	plană
Sistem	V40
Origine preferențială	CE
Greutate [g]	13 g

Se pot utiliza ca și opritor, suport sau placă de susținere și poate fi montat pe elementele de prindere.

Material

Bilă

Corp

Note

Bila este protejată împotriva rotaţiei.

Capacitatea de încărcare este valabilă pentru modele din oțel şi din oțel inoxidabil.
