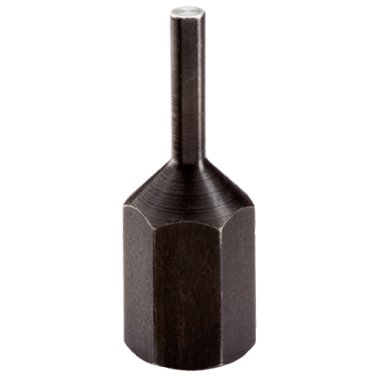

Știfturi de poziționare, știft profilat/cu filet interior | l1=60 mm / d1=M12 / d2=8 mm | 22680.0488

Cod produs: 22680.0488

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	l1=60 mm / d1=M12 / d2=8 mm
d₂ [mm]	8 mm
d₃ [mm]	21,2 mm
l_{1 [mm]}	60 mm
l₃ [mm]	28 mm
t [mm]	18 mm
d₁	M12
Moment străngere [Nm]	60 Nm
SW [mm]	19 mm
Figura	2
Material	Otel tratat termic
Filială	adaptoare, producția de scule, elemente de transmisie, transmisii, roți dințate, furnizori automotive / vehicule speciale / structuri
Funcție	aplica, poziţionare, suport
Sistem	L12, V70
Origine preferențială	CE
Greutate [g]	63 g

A se utiliza ca şi locaş solid şi opritor precis. Structura filiformă a acestui ştift de poziţionare

permite aplicarea sa în componente cu puncte de localizare înguste.

Suprafața şlefuită şi călită inductiv.
