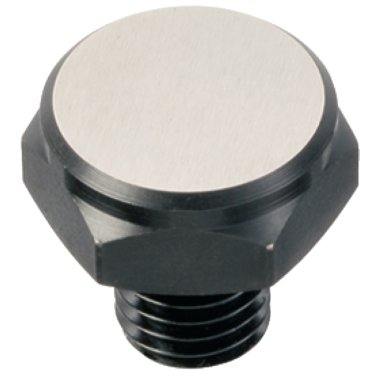

Știfturi/cu filet exterior şi suprafaţă plană | h=15 mm / d1=M16 | 22690.0042

Cod produs: 22690.0042

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	h=15 mm / d1=M16
d₁	M16
d₂ [mm]	33 mm
d₃ [mm]	30 mm
d	M16
h [±0.01] [mm]	15 mm
l [mm]	19 mm
l_{1 [mm]}	15 mm
l₂ [mm]	34 mm
Moment străngere [Nm]	140 Nm
SW [mm]	30 mm
Figura	1
Material	Oţel, călit, brunat
Filială	adaptoare, producția de scule, comerț industrial, construcții de mașini, general, conveioare și tehnologii de transport, robotică, automatizări, tehnologii de control, scule pentru mașini
Funcție	aplica, lovit, nivel, poziţionare, suport
Sistem	L16
Origine preferențială	CE
Greutate [g]	110 g

A se utiliza ca şi locaţuri, opritoare şi plăci de susţinere.

Material
