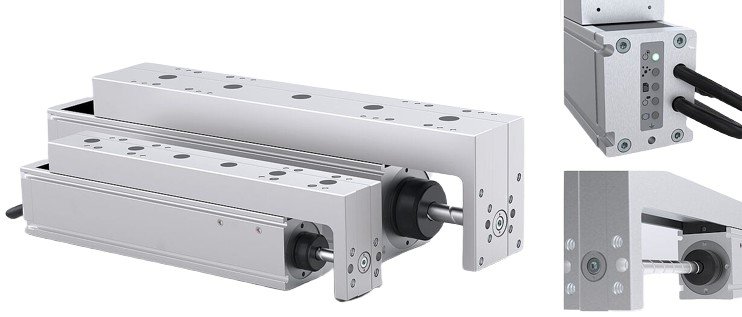

Axa liniara cu cursa compacta Seria AC
- Axele compacte sunt un element cheie în tehnologia modern de automatizare

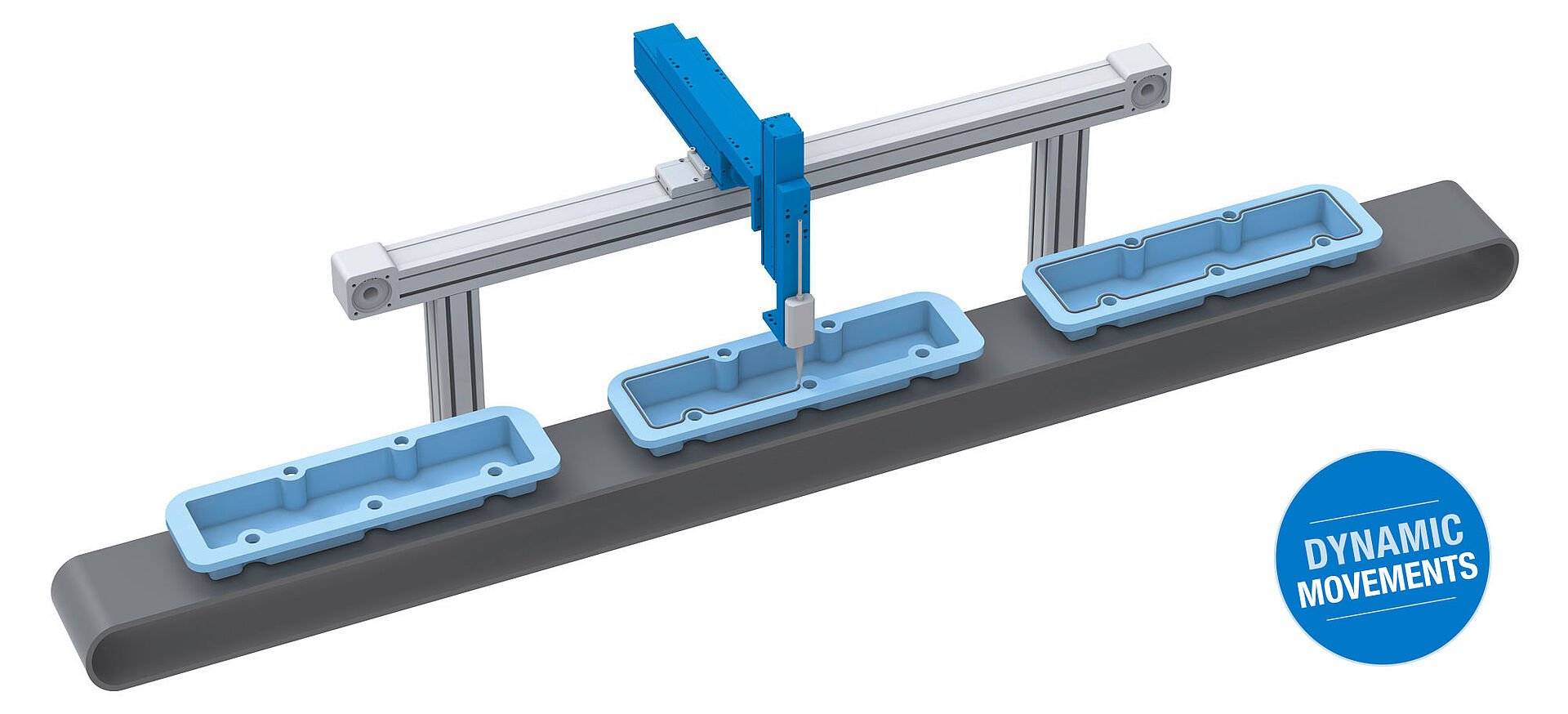

- Designul compact al seriei AC permite o flexibilitate si eficienta ridicate în productie intr-o mare varietate de domenii de aplicare
- Combina miscarea liniara precisă cu unitati puternice si integrate - in cel mai mic spatiu
- Pot fi integrate cu usurinta in sistemele existente
- Combinate cu usurinta intre ele, crescand astfel eficienta si performanta proceselor automatizate

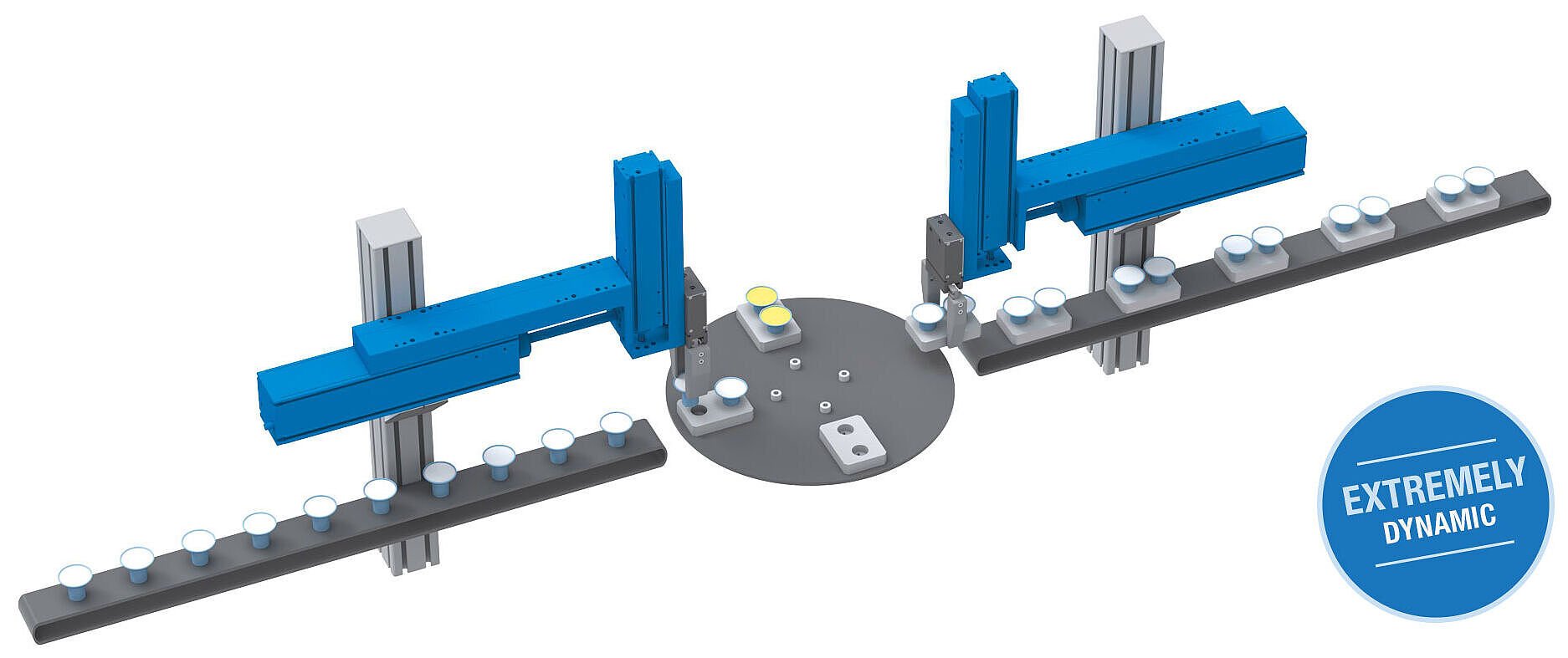

- Datorita vitezei mari și acceleratiei rapide performanta chiar si în spatii inguste
- Control flexibil prin
- IO-Link pentru punerea în funcțiune și implementarea ușoară a aplicațiilor simple sau
- CANopen pentru interacțiunea în timp real cu alte elemente ale masinii

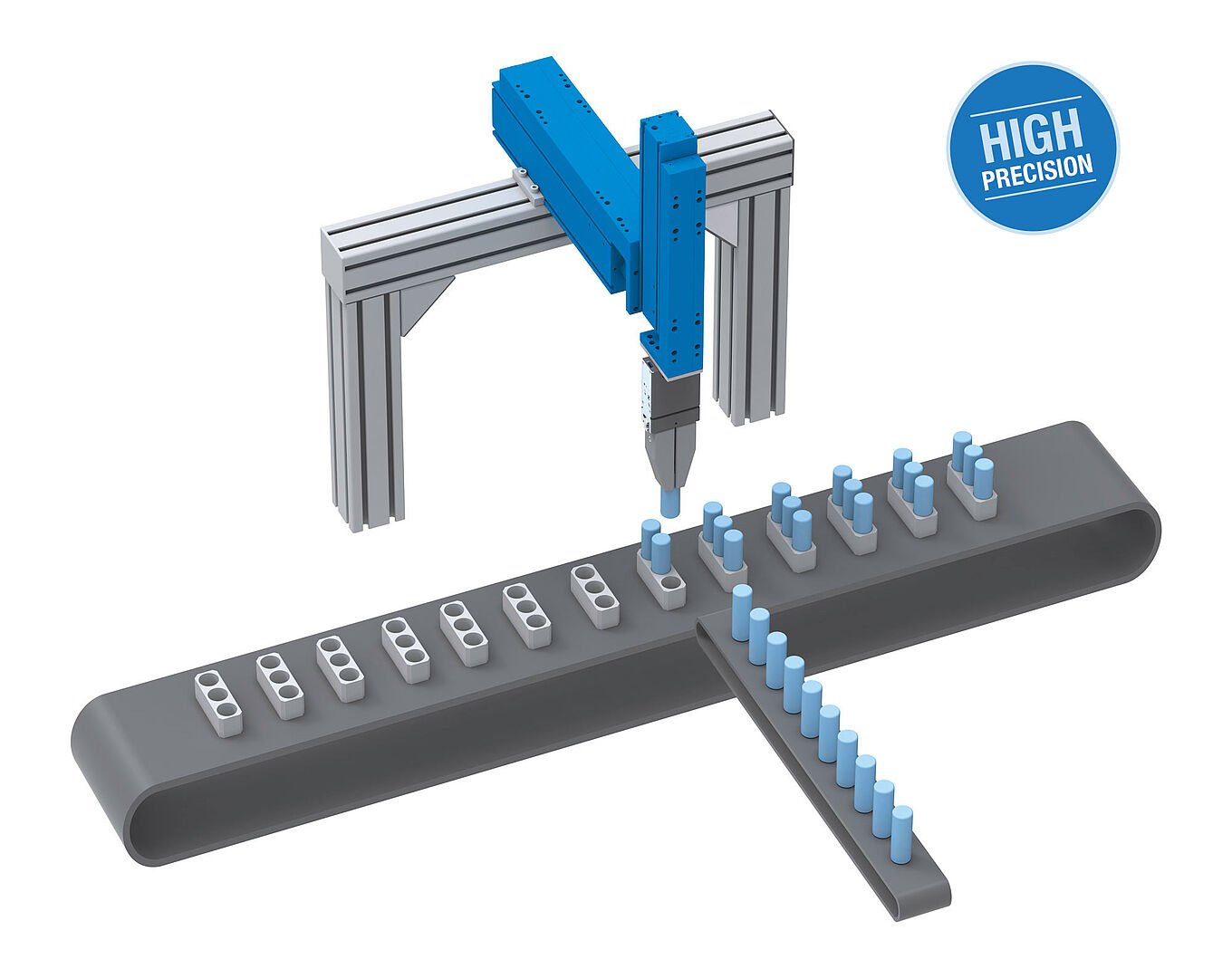

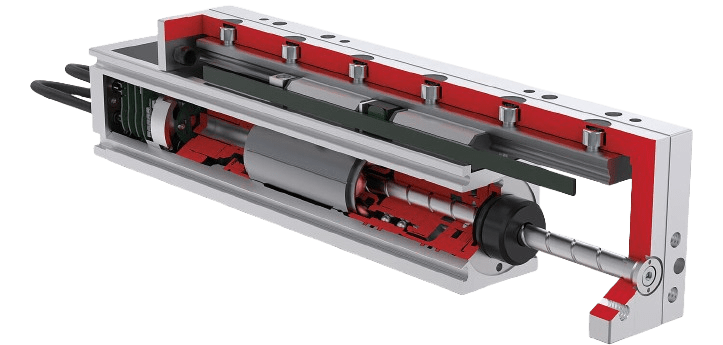

- Actionare cu surub cu bile cu motor BLDC - miscari rapide cu precizie ridicata
- Optional cu functia Safe Torque Off pentru siguranta maxima de exploatare
- Design compact cu un raport imbatabil intre dimensiune și cursa
- Intretinere: intervale de lubrifiere de pana la 5 milioane de cicluri
- Durabilitatea de viata pana la 100 de milioane de cicluri
- Costuri de operare reduse
- Temperatura de lucru intre +5 si +50°C
- Clasa de protectie conorm IEC 60529 IP 40
- Agremente CE / UKCA / LABS / REACH / RoHS
- Tensiunea de alimentare 24 V
| Cod produs |
Cursa maxima |
Viteza maxima |
Acceleratia maxima |
Acuratia repetarii |
Masa miscare |
Forta fixare prindere |
Functie de siguranta |
Forta avans nominala Fx |
Forta avans maxima Fxmax |
Curent nominal |
Consum maxim |
Greutatea |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [mm] | [m/s] | [m/s²] | [mm] | [kg] | [N] | [N] | [N] | [A] | [A] | [kg] | ||
| ACS40100IL12-00-A | 100 | 0.8 | 20.0 | ± 0.01 | 0.66 | -- | -- | 75 | 170 | 3.5 | 7.0 | 2.0 |
| ACS40100IL12-01-A | 100 | 0.8 | 20.0 | ± 0.01 | 0.66 | -- | STO | 75 | 170 | 3.5 | 7.0 | 2.0 |
| ACS40100IL12-40-A | 100 | 0.8 | 20.0 | ± 0.01 | 0.66 | 210 | -- | 75 | 170 | 3.5 | 7.0 | 2.1 |
| ACS40100IL12-41-A | 100 | 0.8 | 20.0 | ± 0.01 | 0.66 | 210 | STO | 75 | 170 | 3.5 | 7.0 | 2.1 |
| ACS40100CO12-00-A | 100 | 0.8 | 20.0 | ± 0.01 | 0.66 | -- | -- | 75 | 170 | 3.5 | 7.0 | 2.0 |
| ACS40100CO12-01-A | 100 | 0.8 | 20.0 | ± 0.01 | 0.66 | -- | STO | 75 | 170 | 3.5 | 7.0 | 2.0 |
| ACS40100CO12-40-A | 100 | 0.8 | 20.0 | ± 0.01 | 0.66 | 210 | -- | 75 | 170 | 3.5 | 7.0 | 2.1 |
| ACS40100CO12-41-A | 100 | 0.8 | 20.0 | ± 0.01 | 0.66 | 210 | STO | 75 | 170 | 3.5 | 7.0 | 2.1 |
| ACS60150IL20-00-A | 150 | 1.0 | 17.0 | ± 0.01 | 1.32 | -- | -- | 150 | 270 | 3.5 | 7.0 | 4.9 |
| ACS60150IL20-01-A | 150 | 1.0 | 17.0 | ± 0.01 | 1.32 | -- | STO | 150 | 270 | 7.0 | 14.0 | 4.9 |
| ACS60150IL20-40-A | 150 | 1.0 | 17.0 | ± 0.01 | 1.32 | 630 | -- | 150 | 270 | 7.0 | 14.0 | 5.1 |
| ACS60150IL20-41-A | 150 | 1.0 | 17.0 | ± 0.01 | 1.32 | 630 | STO | 150 | 270 | 7.0 | 14.0 | 5.1 |
| ACS60150CO20-00-A | 150 | 1.0 | 17.0 | ± 0.01 | 1.32 | -- | -- | 150 | 270 | 7.0 | 14.0 | 4.9 |
| ACS60150CO20-01-A | 150 | 1.0 | 17.0 | ± 0.01 | 1.32 | -- | STO | 150 | 270 | 7.0 | 14.0 | 4.9 |
| ACS60150CO20-40-A | 150 | 1.0 | 17.0 | ± 0.01 | 1.32 | 630 | -- | 150 | 270 | 7.0 | 14.0 | 5.1 |
| ACS60150CO20-41-A | 150 | 1.0 | 17.0 | ± 0.01 | 1.32 | 630 | STO | 150 | 270 | 7.0 | 14.0 | 5.1 |
