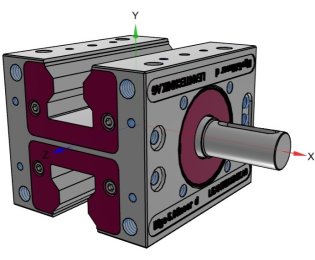

Cremaliera liniara dubla lifgo linear double
- Produs original Leantechnik AG - Quality Made in Germany!
- Unitățile de transmisie cu cremalieră de la LEANTECHNIK transformă rotația în mișcare liniară, iar designul lor modular permite mai multe opțiuni
- Pentru aplicațiile care necesită o deplasare extinsă sau o ridicare extremă, unitățile noastre de viteze lifgo pot fi amplasate cu ușurință una lângă alta
- Baza programului nostru cuprinzător pentru Gear Rack Drives pentru o axă liniară este lifgo ® -Series
- Aceste Gear Rack Drives gestionează capacități mari, sunt foarte rezistente și au ajuns la cele mai înalte cerințe de viteză și sincronizare
- Există mai mult în acest sistem de acționare cu pinion
- In cazul tuturor acționărilor standard lifgo®, acționarea lifgo® dublă poate fi ușor convertită într-o acționare lifgo® liniară dublă.
- Acționările cu pinion pot fi utilizate pentru prinderea lungă și mecanismele de prindere pentru funcții principale
- Datorită designului aceste acționări cu pinion pot fi ușor combinate cu alte acționări

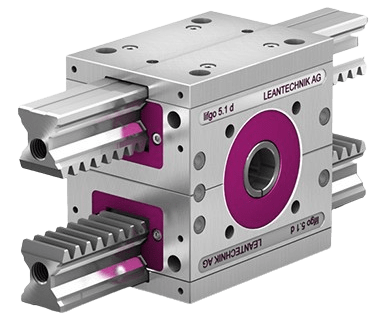

Acționare cu pinion cu două șine pentru prindere, strângere și sisteme principale cu cursă extinsă
- Forța de desprindere pentru ghidajele cu pinion neîntreținute, noi, este de 30N pentru fiecare unitate lifgo®
- Această valoare scade aproape la zero după faza de rodaj
- Forța de desprindere a șinelor de pinion întărite este de aproximativ 80 N
- Preîntinderea ghidajelor este de 2%
Asigurați-vă că numărul articolului se referă la versiunea corectă a arborelui pinion

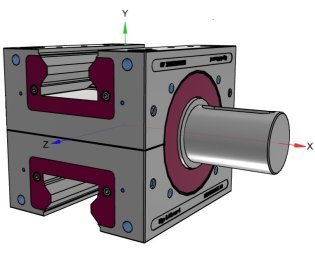

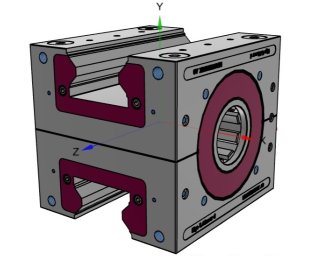

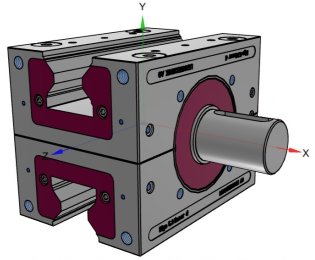

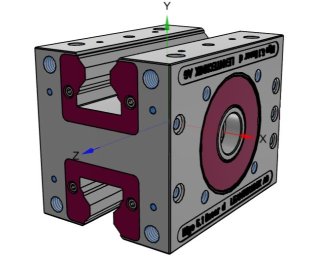

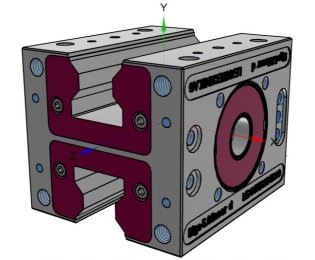

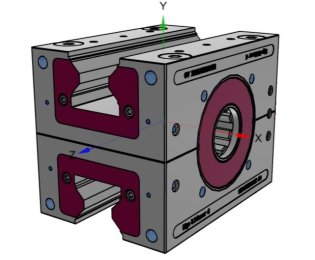

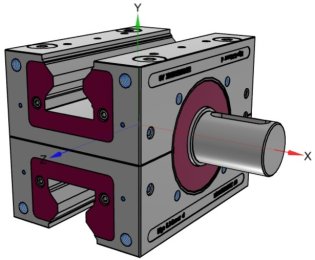

PW ZA 1 ZA 2 PFN
| Seria lifgo® liniar duble | lifgo liniar duble 5.0 |
lifgo liniar duble 5.1 |
lifgo liniar duble 5.3 |
||
| Forta de ridicare | Fmax | [N] | 2000 | 3800 | 15900 |
| Viteza de ridicare | vmax | [m/s] | 3.0 | 3.0 | 3.0 |
| Acceleratie | amax | [m/s²] | 50.0 | 50.0 | 50.0 |
| Moment torsiune | Mmax | [Nm] | 20 | 76 | 477 |
| Diametru | Dia. Ø | [mm] | 20 | 40 | 60 |
| Lifting gear ratio | Cursa | [mm/360]° | 62.8318 | 125.6637 | 188.4955 |
| Effcienta | h | 0.92 | 0.92 | 0.92 | |
| Domeniul de temperatura | t | [°C] | -10 pana +80 | -10 pana +80 | -10 pana +80 |
| Static torque | Mtx stat. | [Nm] | 570 | 760 | 4400 |
| Dynamic torque | Mtx stat. | [Nm] | 280 | 390 | 2200 |
| Dynamic torque | Mty stat. | [Nm] | 380 | 650 | 3300 |
| Dynamic torque | Mty dyn. | [Nm] | 180 | 330 | 1600 |
| Dynamic torque | Mtz stat. | [Nm] | 380 | 650 | 3300 |
| Dynamic torque | Mtz dyn. | [Nm] | 180 | 330 | 1600 |
| Static load rating | Fstat. | [N] | 38400 | 51200 | 161400 |
| Dynamic load rating | Fdyn. | [N] | 19100 | 25900 | 79600 |
