Cremaliera liniara lifgo

Produs original Leantechnik AG - Quality Made in Germany!
Unitățile de transmisie cu cremalieră de la LEANTECHNIK transformă rotația în mișcare liniară, iar designul lor modular permite mai multe opțiuni
Pentru aplicațiile care necesită o deplasare extinsă sau o ridicare extremă, unitățile noastre de viteze lifgo pot fi amplasate cu ușurință una lângă alta
Baza programului nostru cuprinzător pentru Gear Rack Drives pentru o axă liniară este lifgo ^® -Series
Acest Gear Rack Drives gestionează capacități mari, sunt foarte rezistente și au ajuns la cele mai înalte cerințe de viteză și sincronizare

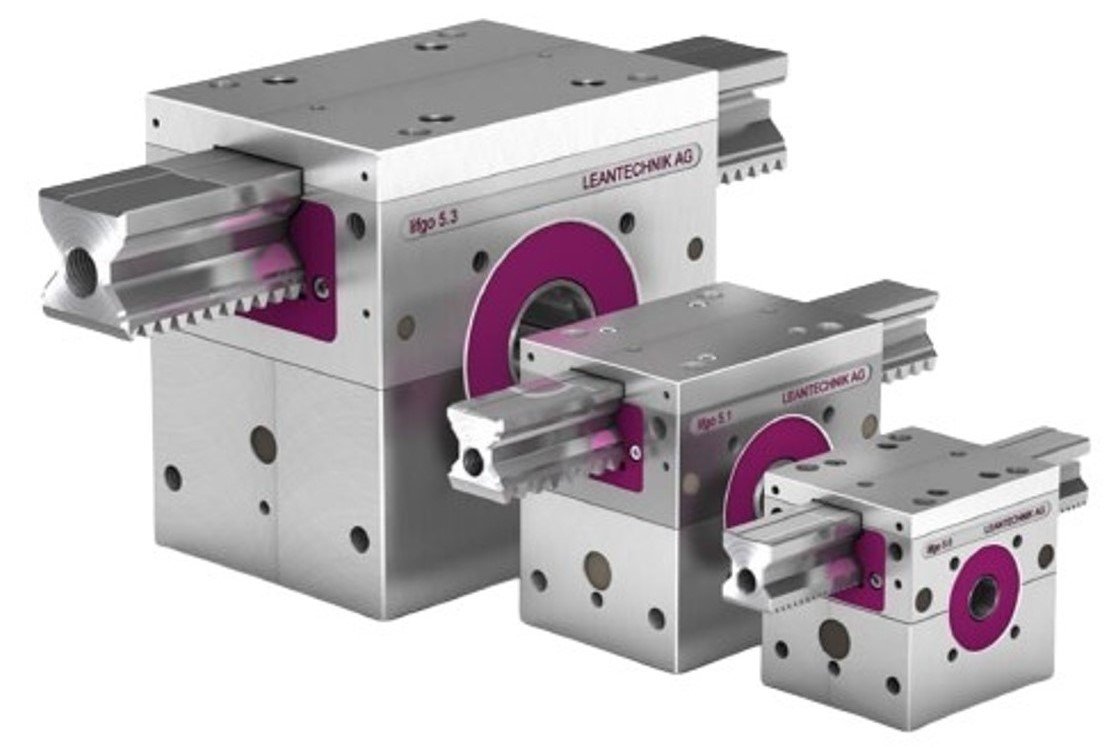

Leantechnik lifgo® 5 este cea mai rezistentă și durabilă serie de transmisii, disponibilă în trei dimensiuni
Toate variantele lifgo® sunt echipate cu un pinion, care este ghidat pe patru role
Aceasta face ca transmisia să fie deosebit de precisă, rezistentă și capabilă să facă față celor mai înalte cerințe de viteză și sincronizare.
Pentru aplicațiile care necesită o capacitate mare de preluare a forței laterale și/sau o precizie mare în poziționare, lifgo® 5 este alegerea potrivită.

Cel mai rezistent sistem de angrenare cu pinion pentru o sincronizare perfectă chiar și la viteze mari
Datele tehnice de pe această pagină se aplică tuturor versiunilor din seria Leantechnik lifgo®
Forța de desprindere pentru ghidajele cu pinion neîntreținute, noi, este de 30N pentru fiecare unitate lifgo®
Această valoare scade aproape la zero după faza de rodaj
Forța de desprindere a șinelor de pinion întărite este de aproximativ 80 N
Preîntinderea ghidajelor este de 2%

Asigurați-vă că numărul articolului se referă la versiunea corectă a arborelui pinion

PW ZA 1 ZA 2 PFN

Seria lifgo			lifgo 5.0	lifgo 5.1	lifgo 5.3	lifgo 5.4
Forta de ridicare	Fmax	[N]	2000	3800	15900	2500
Viteza de ridicare	vmax	[m/s[	3.0	3.0	3.0	3.0
Acceleratie	amax	[m/s²]	50.0	50.0	50.0	50.0
Moment torsiune	Mmax	[Nm]	20	76	477	1000
Diametru	Dia. Ø	[mm]	20	40	60	80
Lifting gear ratio	Cursa	[mm/360]°	62.8318	125.6637	188.4955	251.3274
Efcienta	h		0.92	0.92	0.92	0.92
Domeniul de temperatura	t	[°C]	-10 pana +80	-10 pana +80	-10 pana +80	-10 pana +80
Static torque	Mtx stat.	[Nm]	570	760	4400	5500
Dynamic torque	Mtx stat.	[Nm]	280	390	2200	2800
Dynamic torque	Mty stat.	[Nm]	380	650	3300	3300
Dynamic torque	Mty dyn.	[Nm]	180	330	1600	1600
Dynamic torque	Mtz stat.	[Nm]	380	650	3300	3300
Dynamic torque	Mtz dyn.	[Nm]	180	330	1600	1600
Static load rating	Fstat.	[N]	38400	51200	161400	161400
Dynamic load rating	Fdyn.	[N]	19100	25900	79600	79600
