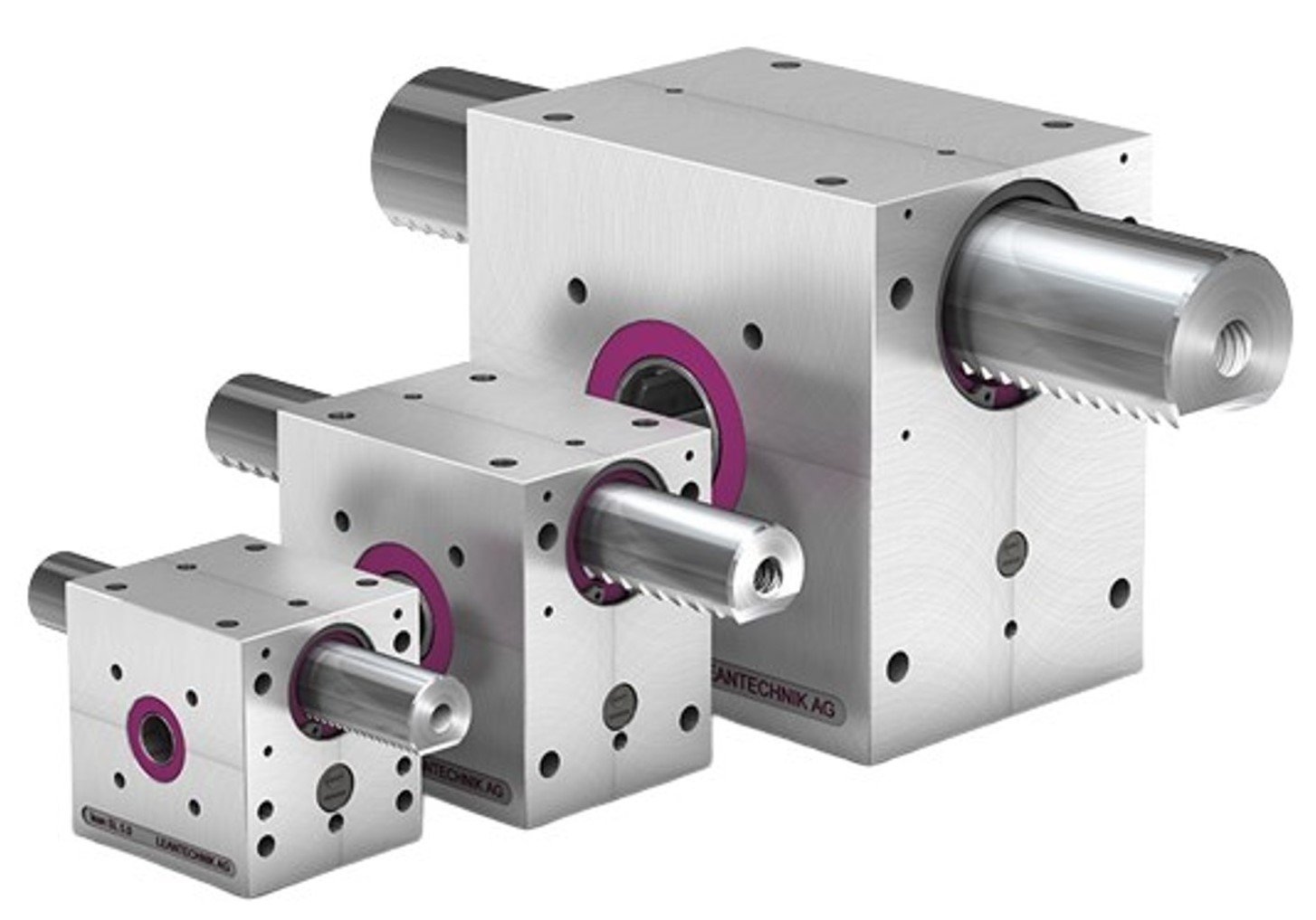

Cremaliera miscare liniara Seria lean SL
- Produs original Leantechnik AG - Quality Made in Germany!
- Stemele de acționare cu cremalieră lean SL® sunt deosebit de potrivite pentru mișcări de ridicare sincronizate fără efort
- Forțele transversale nu sunt necesare și poziționarea exactă este deja existentă
- Cremalieră lean SL® previne supraîncadrarea capacităților acționării
- Sistemele de acționare cu cremalieră lean SL® sunt disponibile în patru dimensiuni și în două versiuni diferite: lean SL® și lean SL® dublu.
- Acest lucru oferă designerilor o flexibilitate mai mare și le permite să folosească mai puține accesorii în timpul dezvoltării sistemelor lor
- Transmisia cu pinion pentru ridicări fără efort și sincronizate, fără a necesita forțe transversale
- Datele de performanță enumerate se aplică atât versiunii lean SL®, cât și versiunii lean SL® pentru fiecare dimensiune
- Forțele de frecare din bucșe cresc din cauza momentelor de torsiune
- Acest lucru duce la o eficiență redusă și la o uzură crescută a bucșelor (lagăre de alunecare)
- Vă rugăm să rețineți că aceasta înseamnă că va fi necesar un moment de torsiune mai mare
| Seria lean SL | SL 5.m | SL 5.0 | SL 5.1 | SL 5.3 | SL 5.5 | ||
| Forta de ridicare | Fmax | [N] | 300 | 800 | 2000 | 8000 | 25000 |
| Viteza de ridicare | vmax | [m/s[ | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Acceleratie | amax | [m/s²] | 30 | 30 | 30 | 30 | 30 |
| Moment torsiune | Mmax | [Nm] | 3 | 8 | 40 | 240 | 1200 |
| Diametru | Dia. Ø | [mm] | 12 | 20 | 40 | 60 | 96 |
| Lifting gear ratio | Cursa | [mm/360]° | 37.6991 | 62.8318 | 125.6637 | 188.4955 | 301.5929 |
| Efcienta | h | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| Domeniul de temperatura | t | [°C] | +100°C | -10°C pana +100°C | -10°C pana +100°C | -10°C pana +100°C | +100°C |
| Static torque | Mtx stat. | [Nm] | 0 | 0 | 0 | 0 | 0 |
| Dynamic torque | Mtx stat. | [Nm] | 0 | 0 | 0 | 0 | 0 |
| Dynamic torque | Mty stat. | [Nm] | 100 | 200 | 400 | 2000 | 7000 |
| Dynamic torque | Mty dyn. | [Nm] | 9 | 18 | 22 | 150 | 800 |
| Dynamic torque | Mtz stat. | [Nm] | 250 | 500 | 1000 | 4000 | 1500 |
| Dynamic torque | Mtz dyn. | [Nm] | 25 | 50 | 110 | 700 | 4500 |
Asigurați-vă că numărul articolului se referă la versiunea corectă a arborelui pinion
PW ZA 1 ZA 2 PFN
| Cod produs | Tip pinion | Seria cremaliera | Cod comanda |
| 5.m lean SL-PW | PW | SL 5.m | 500 664 |

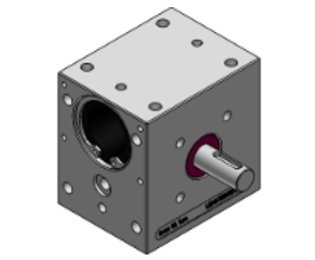

| 5.m lean SL-ZA1 | ZA1 | SL 5.m | 500 665 |
| 5.m lean SL-ZA2 | ZA2 | SL 5.m | 500 666 |

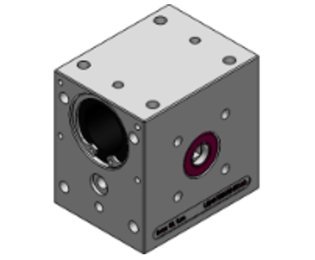

| 5.m lean SL-PFN | PFN | SL 5.m | 500 667 |

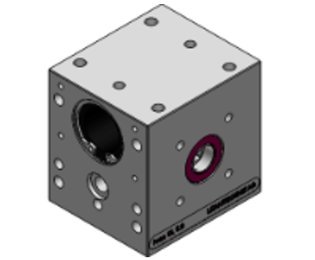

| 5.0 lean SL-PW | PW | SL 5.0 | 500 129 |
| 5.0 lean SL-ZA1 | ZA1 | SL 5.0 | 500 133 |

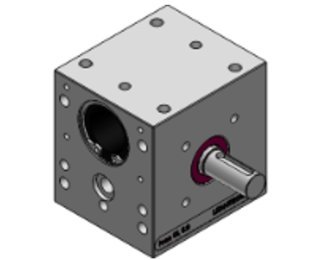

| 5.0 lean SL-ZA2 | ZA2 | SL 5.0 | 500 137 |
| 5.0 lean SL-PFN | PFN | SL 5.0 | 500 141 |
| 5.1 lean SL-PW | PW | SL 5.1 | 500 130 |

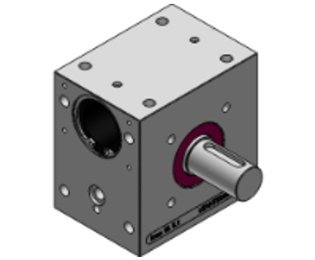

| 5.1 lean SL-ZA1 | ZA1 | SL 5.1 | 500 134 |
| 5.1 lean SL-ZA2 | ZA2 | SL 5.1 | 500 138 |

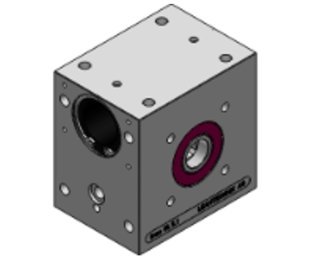

| 5.1 lean SL-PFN | PFN | SL 5.1 | 500 142 |

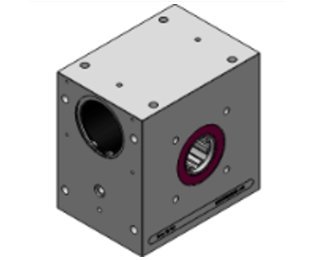

| 5.3 lean SL-PW | PW | SL 5.3 | 500 131 |
| 5.3 lean SL-ZA1 | ZA1 | SL 5.3 | 500 135 |

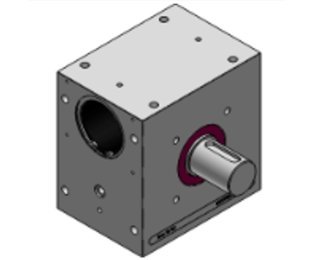

| 5.0 lean SL-ZA2 | ZA2 | SL 5.3 | 500 139 |
| 5.3 lean SL-PFN | PFN | SL 5.3 | 500 143 |
| 5.5 lean SL-PW | PW | SL 5.5 | 500 132 |
| 5.5 lean SL-ZA1 | ZA1 | SL 5.5 | 500 136 |

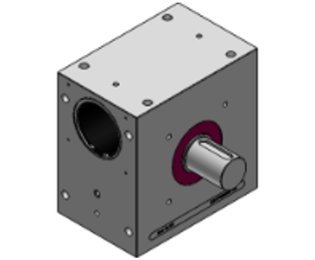

| 5.5 lean SL-ZA2 | ZA2 | SL 5.5 | 500 140 |
| 5.5 lean SL-PFN | PFN | SL 5.5 | 500 144 |
