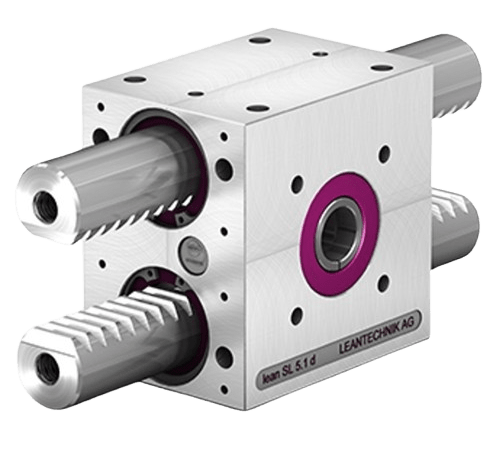

Cremaliera miscare liniara Seria lean SL double
- Produs original Leantechnik AG - Quality Made in Germany!
- Stemele de acționare cu cremalieră lean SL double sunt deosebit de potrivite pentru mișcări de ridicare sincronizate fără efort
- Leantehnik lean SL double este un sistem de transmisie cu pinion pentru mișcări de prindere și strângere sau pentru funcții de poziționare
- Este echipat cu două șine conduse de aceeași axă a pinionului și le mișcă în direcții opuse
- Șinele alunecă în manșoane și pot transfera tensiune de tracțiune și presiune, dar forțele transversale nu sunt posibile
- Leantechnik lean SL double sunt disponibile în patru dimensiuni diferite și cu patru opțiuni pentru axa pinionului
Cu două șine de pinion perfecte pentru funcții de prindere, fixare și poziționare
- Datele de performanță enumerate se aplică atât versiunii lean SL double, cât și versiunii lean SL® pentru fiecare dimensiune
- Forțele de frecare din bucșe cresc din cauza momentelor de torsiune
- Acest lucru duce la o eficiență redusă și la o uzură crescută a bucșelor (lagăre de alunecare)
- Vă rugăm să rețineți că aceasta înseamnă că va fi necesar un moment de torsiune mai mare
| Seria lean SL DOUBLE | SL 5.m | SL 5.0 | SL 5.1 | SL 5.3 | SL 5.5 | ||
| Forta de ridicare | Fmax | [N] | 300 | 800 | 2000 | 8000 | 25000 |
| Viteza de ridicare | vmax | [m/s[ | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Acceleratie | amax | [m/s²] | 30 | 30 | 30 | 30 | 30 |
| Moment torsiune | Mmax | [Nm] | 3 | 8 | 40 | 240 | 1200 |
| Diametru | Dia. Ø | [mm] | 12 | 20 | 40 | 60 | 96 |
| Lifting gear ratio | Cursa | [mm/360]° | 37.6991 | 62.8318 | 125.6637 | 188.4955 | 301.5929 |
| EfIcienta | h | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| Domeniul de temperatura | t | [°C] | +100°C | -10°C pana +100°C | -10°C pana +100°C | -10°C pana +100°C | +100°C |
| Static torque | Mtx stat. | [Nm] | 0 | 0 | 0 | 0 | 0 |
| Dynamic torque | Mtx stat. | [Nm] | 0 | 0 | 0 | 0 | 0 |
| Dynamic torque | Mty stat. | [Nm] | 100 | 200 | 400 | 2000 | 7000 |
| Dynamic torque | Mty dyn. | [Nm] | 9 | 18 | 22 | 150 | 800 |
| Dynamic torque | Mtz stat. | [Nm] | 250 | 500 | 1000 | 4000 | 1500 |
| Dynamic torque | Mtz dyn. | [Nm] | 25 | 50 | 110 | 700 | 4500 |
Asigurați-vă că numărul articolului se referă la versiunea corectă a arborelui pinion
PW ZA 1 ZA 2 PFN
| Cod produs | Tip pinion | Seria cremaliera | Cod comanda |
| 5.m lean SL double-PW | PW | SL 5.m | 500 668 |
| 5.m lean SL double-ZA1 | ZA1 | SL 5.m | 500 669 |
| 5.m lean SL double-ZA2 | ZA2 | SL 5.m | 500 670 |
| 5.m lean SL double-PFN | PFN | SL 5.m | 500 671 |
| 5.0 lean SL double-PW | PW | SL 5.0 | 500 145 |
| 5.0 lean SL double-ZA1 | ZA1 | SL 5.0 | 500 149 |
| 5.0 lean SL double-ZA2 | ZA2 | SL 5.0 | 500 153 |
| 5.0 lean SL double-PFN | PFN | SL 5.0 | 500 157 |

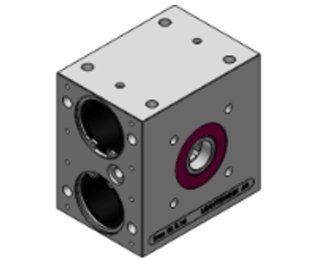

| 5.1 lean SL double-PW | PW | SL 5.1 | 500 146 |
| 5.1 lean SL double-ZA1 | ZA1 | SL 5.1 | 500 150 |
| 5.1 lean SL double-ZA2 | ZA2 | SL 5.1 | 500 154 |
| 5.1 lean SL double-PFN | PFN | SL 5.1 | 500 158 |
| 5.3 lean SL double-PW | PW | SL 5.3 | 500 147 |
| 5.3 lean SL double-ZA1 | ZA1 | SL 5.3 | 500 151 |
| 5.3 lean SL double-ZA2 | ZA2 | SL 5.3 | 500 155 |
| 5.3 lean SL double-PFN | PFN | SL 5.3 | 500 159 |
| 5.3 lean SL double-PW | PW | SL 5.5 | 500 148 |
| 5.3 lean SL double-ZA1 | ZA1 | SL 5.5 | 500 152 |
| 5.3 lean SL double-ZA2 | ZA2 | SL 5.5 | 500 146 |
| 5.3 lean SL double-PFN | PFN | SL 5.5 | 500 160 |
