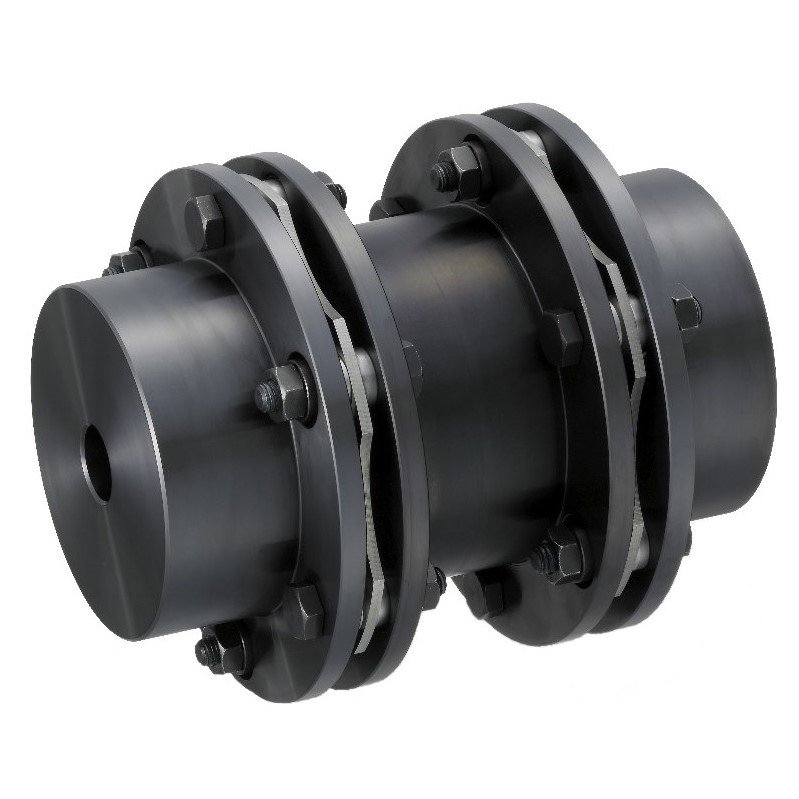

- Cel mai puternic cuplaj din familia Servoflex.
- Cuplu transmisibil de până la 8.000 Nm.
- Rigiditatea ridicată la torsiune asigură o rotație precisă a arborelui pentru un control precis.
- Toate tipurile sunt disponibile cu diferite opțiuni de montare.
- Moment nominal de rotatie de la 1.000 până la 8.000 Nm.
- Turatia maxima este de 5.900 rpm.
- Zero joc - Zero Backlash.
- Conform RoHs.

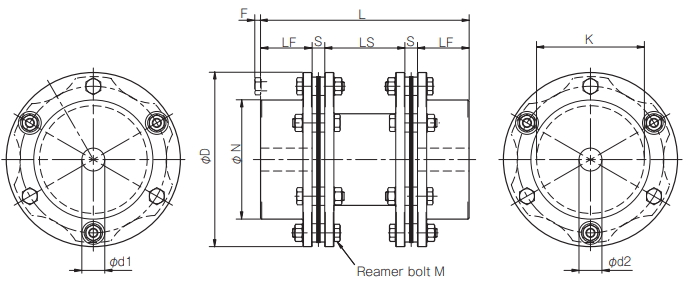

Diametru exterior D
Lungime totala L
Diametru interior d1/d2 min
Diametru exterior d1/d2 max
Diametru N
Moment rotatie nominal
Decalaj paralel
Decalaj unghiular
Rotatia maxima
Rigiditate torsiune
Moment inertie
[mm]
[mm]
[mm]
[mm]
[mm]
[Nm]
[mm]
[°]
[min¯¹]
[Nm/rad]
[kg·m²]
Cod produs
Diametru exterior D
[mm]
:
262
Lungime totala L
[mm]
:
391
Diametru interior d1/d2 min
[mm]
:
55
Diametru exterior d1/d2 max
[mm]
:
115
Diametru N
[mm]
:
166
Moment rotatie nominal
[Nm]
:
8000
Decalaj paralel
[mm]
:
2.9
Decalaj unghiular
[°]
:
2
Rotatia maxima
[min¯¹]
:
3400
Rigiditate torsiune
[Nm/rad]
:
5390000
Moment inertie
[kg·m²]
:
433.47 × 10-3
SFH-260G
Diametru exterior D
[mm]
:
225
Lungime totala L
[mm]
:
335
Diametru interior d1/d2 min
[mm]
:
48
Diametru exterior d1/d2 max
[mm]
:
100
Diametru N
[mm]
:
144
Moment rotatie nominal
[Nm]
:
5000
Decalaj paralel
[mm]
:
2.3
Decalaj unghiular
[°]
:
2
Rotatia maxima
[min¯¹]
:
4000
Rigiditate torsiune
[Nm/rad]
:
2970000
Moment inertie
[kg·m²]
:
176.91 × 10-3
SFH-220G
Diametru exterior D
[mm]
:
210
Lungime totala L
[mm]
:
290
Diametru interior d1/d2 min
[mm]
:
38
Diametru exterior d1/d2 max
[mm]
:
90
Diametru N
[mm]
:
130
Moment rotatie nominal
[Nm]
:
4000
Decalaj paralel
[mm]
:
2.1
Decalaj unghiular
[°]
:
2
Rotatia maxima
[min¯¹]
:
4300
Rigiditate torsiune
[Nm/rad]
:
2340000
Moment inertie
[kg·m²]
:
125.50 × 10-3
SFH-210G
Diametru exterior D
[mm]
:
190
Lungime totala L
[mm]
:
260
Diametru interior d1/d2 min
[mm]
:
32
Diametru exterior d1/d2 max
[mm]
:
85
Diametru N
[mm]
:
126
Moment rotatie nominal
[Nm]
:
2000
Decalaj paralel
[mm]
:
2
Decalaj unghiular
[°]
:
2
Rotatia maxima
[min¯¹]
:
4700
Rigiditate torsiune
[Nm/rad]
:
1700000
Moment inertie
[kg·m²]
:
81.58 × 10-3
SFH-190G
Diametru exterior D
[mm]
:
178
Lungime totala L
[mm]
:
218
Diametru interior d1/d2 min
[mm]
:
28
Diametru exterior d1/d2 max
[mm]
:
80
Diametru N
[mm]
:
118
Moment rotatie nominal
[Nm]
:
1300
Decalaj paralel
[mm]
:
1.6
Decalaj unghiular
[°]
:
2
Rotatia maxima
[min¯¹]
:
5100
Rigiditate torsiune
[Nm/rad]
:
1420000
Moment inertie
[kg·m²]
:
51.07 × 10-3
SFH-170G
Diametru exterior D
[mm]
:
152
Lungime totala L
[mm]
:
182
Diametru interior d1/d2 min
[mm]
:
22
Diametru exterior d1/d2 max
[mm]
:
70
Diametru N
[mm]
:
104
Moment rotatie nominal
[Nm]
:
1000
Decalaj paralel
[mm]
:
1.4
Decalaj unghiular
[°]
:
2
Rotatia maxima
[min¯¹]
:
5900
Rigiditate torsiune
[Nm/rad]
:
750000
Moment inertie
[kg·m²]
:
21.87 × 10-3
SFH-150G
