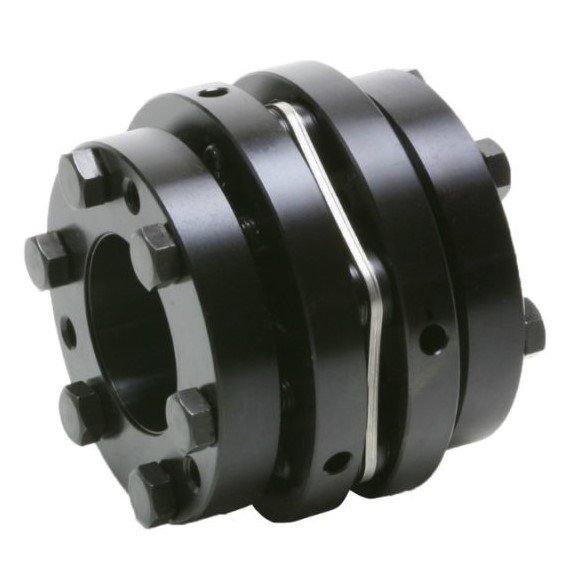

- Seria Servoflex SFM a fost special dezvoltată pentru viteze mari și precizie.
- Design special al pachetelor de arcuri cu șase șuruburi.
- Rigiditate ridicată la torsiune combinată cu posibilitatea de decalaj în direcția axială și unghiulară.
- Turatia maxima este de 24.000 rpm.
- Butuci de prindere concentrici înalți.
- Silențios la viteză mare.
- Moment nominal de rotatie de la 100 până la 1.000 Nm.

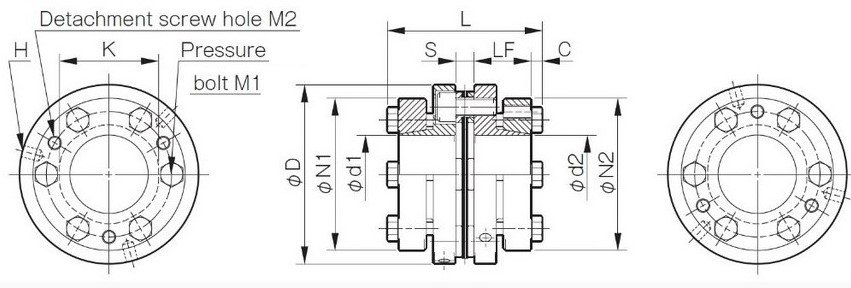

Diametru exterior D
Lungime totala L
Diametru interior d1 min
Diametru interior d1 max
Diametru interior d2 min
Diametru interior d2 max
Moment rotatie nominal
Decalaj paralel
Decalaj unghiular
Rotatia maxima
Rigiditate torsiune
Moment inertie
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[Nm]
[mm]
[°]
[min¯¹]
[Nm/rad]
[kg·m²]
Cod produs
Diametru exterior D
[mm]
:
138
Lungime totala L
[mm]
:
94.6
Diametru interior d1 min
[mm]
:
48
Diametru interior d1 max
[mm]
:
75
Diametru interior d2 min
[mm]
:
48
Diametru interior d2 max
[mm]
:
80
Moment rotatie nominal
[Nm]
:
1000
Decalaj paralel
[mm]
:
0.02
Decalaj unghiular
[°]
:
1
Rotatia maxima
[min¯¹]
:
20000
Rigiditate torsiune
[Nm/rad]
:
1400000
Moment inertie
[kg·m²]
:
14.70 × 10-3
SFM-140SS-K-1000N
Diametru exterior D
[mm]
:
138
Lungime totala L
[mm]
:
94.6
Diametru interior d1 min
[mm]
:
35
Diametru interior d1 max
[mm]
:
45
Diametru interior d2 min
[mm]
:
35
Diametru interior d2 max
[mm]
:
80
Moment rotatie nominal
[Nm]
:
800
Decalaj paralel
[mm]
:
0.02
Decalaj unghiular
[°]
:
1
Rotatia maxima
[min¯¹]
:
20000
Rigiditate torsiune
[Nm/rad]
:
1400000
Moment inertie
[kg·m²]
:
10.28 × 10-3
SFM-140SS-K-800N
Diametru exterior D
[mm]
:
118
Lungime totala L
[mm]
:
75.2
Diametru interior d1 min
[mm]
:
35
Diametru interior d1 max
[mm]
:
65
Diametru interior d2 min
[mm]
:
35
Diametru interior d2 max
[mm]
:
70
Moment rotatie nominal
[Nm]
:
600
Decalaj paralel
[mm]
:
0.02
Decalaj unghiular
[°]
:
1
Rotatia maxima
[min¯¹]
:
20000
Rigiditate torsiune
[Nm/rad]
:
970000
Moment inertie
[kg·m²]
:
5.33 × 10-3
SFM-120SS-K-600N
Diametru exterior D
[mm]
:
98
Lungime totala L
[mm]
:
75.2
Diametru interior d1 min
[mm]
:
32
Diametru interior d1 max
[mm]
:
50
Diametru interior d2 min
[mm]
:
32
Diametru interior d2 max
[mm]
:
50
Moment rotatie nominal
[Nm]
:
450
Decalaj paralel
[mm]
:
0.02
Decalaj unghiular
[°]
:
1
Rotatia maxima
[min¯¹]
:
20000
Rigiditate torsiune
[Nm/rad]
:
740000
Moment inertie
[kg·m²]
:
2.56 × 10-3
SFM-100SS-K-450N
Diametru exterior D
[mm]
:
88
Lungime totala L
[mm]
:
69.3
Diametru interior d1 min
[mm]
:
28
Diametru interior d1 max
[mm]
:
48
Diametru interior d2 min
[mm]
:
28
Diametru interior d2 max
[mm]
:
48
Moment rotatie nominal
[Nm]
:
300
Decalaj paralel
[mm]
:
0.02
Decalaj unghiular
[°]
:
1
Rotatia maxima
[min¯¹]
:
24000
Rigiditate torsiune
[Nm/rad]
:
520000
Moment inertie
[kg·m²]
:
1.75 × 10-3
SFM-090SS-K-300N
Diametru exterior D
[mm]
:
78
Lungime totala L
[mm]
:
68.7
Diametru interior d1 min
[mm]
:
22
Diametru interior d1 max
[mm]
:
38
Diametru interior d2 min
[mm]
:
22
Diametru interior d2 max
[mm]
:
38
Moment rotatie nominal
[Nm]
:
200
Decalaj paralel
[mm]
:
0.02
Decalaj unghiular
[°]
:
1
Rotatia maxima
[min¯¹]
:
24000
Rigiditate torsiune
[Nm/rad]
:
310000
Moment inertie
[kg·m²]
:
1.11 × 10-3
SFM-080SS-K-200N
Diametru exterior D
[mm]
:
78
Lungime totala L
[mm]
:
69.3
Diametru interior d1 min
[mm]
:
22
Diametru interior d1 max
[mm]
:
35
Diametru interior d2 min
[mm]
:
22
Diametru interior d2 max
[mm]
:
38
Moment rotatie nominal
[Nm]
:
150
Decalaj paralel
[mm]
:
0.02
Decalaj unghiular
[°]
:
1
Rotatia maxima
[min¯¹]
:
24000
Rigiditate torsiune
[Nm/rad]
:
120000
Moment inertie
[kg·m²]
:
1.21 × 10-3
SFM-080SS-K-150N
Diametru exterior D
[mm]
:
68
Lungime totala L
[mm]
:
62.9
Diametru interior d1 min
[mm]
:
18
Diametru interior d1 max
[mm]
:
35
Diametru interior d2 min
[mm]
:
18
Diametru interior d2 max
[mm]
:
35
Moment rotatie nominal
[Nm]
:
100
Decalaj paralel
[mm]
:
0.02
Decalaj unghiular
[°]
:
1
Rotatia maxima
[min¯¹]
:
24000
Rigiditate torsiune
[Nm/rad]
:
240000
Moment inertie
[kg·m²]
:
0.66 × 10-3
SFM-070SS-K-100N
