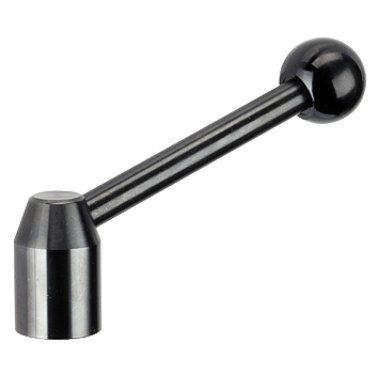

Mâner de strângere/cu filet interior | d1=36 mm / d2=M16 / oțel | 24430.0052

Cod produs: 24430.0052

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=36 mm / d2=M16 / oțel
d₁ [mm]	36 mm
d₂	M16
d₄ [mm]	14 mm
d₅ [mm]	35 mm
h [mm]	58 mm
l [mm]	~ 138 mm
t₁ [mm]	24 mm
Figura	1
Maneta	Oțel, brunat
Maner sferic	Duroplastic PF 31, negru, DIN 319
Filială	inginerie electrică, producția de motoare, producție scule
Funcție	acţionare, contact, fixare, prindere, reajustare, strângere
Origine preferențială	CE
Greutate [g]	519 g

Material

Maneta

Maner sferic
