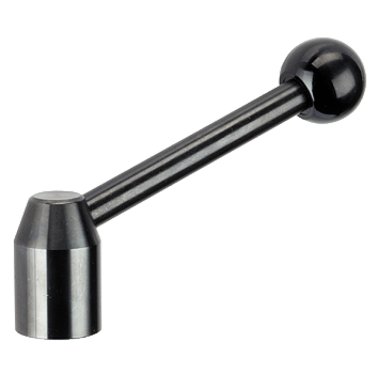

Mâner de strângere/cu gaură netedă | d1=28 mm / d3=12 mm / oțel | 24430.0040

Cod produs: 24430.0040

Brand: ERWIN HALDER KG

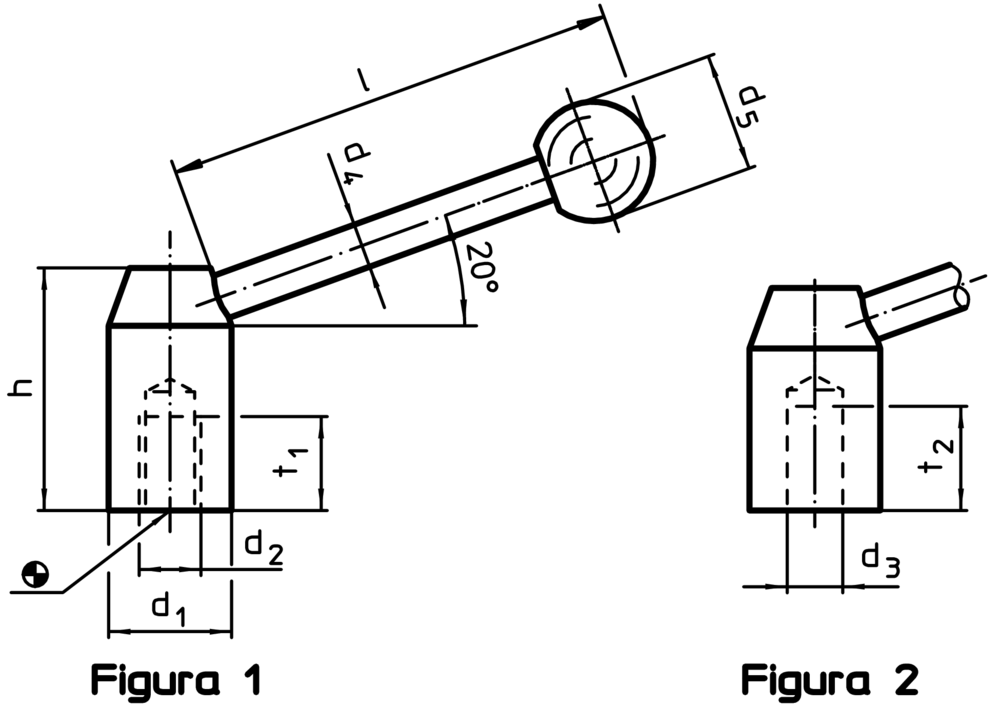

Desen

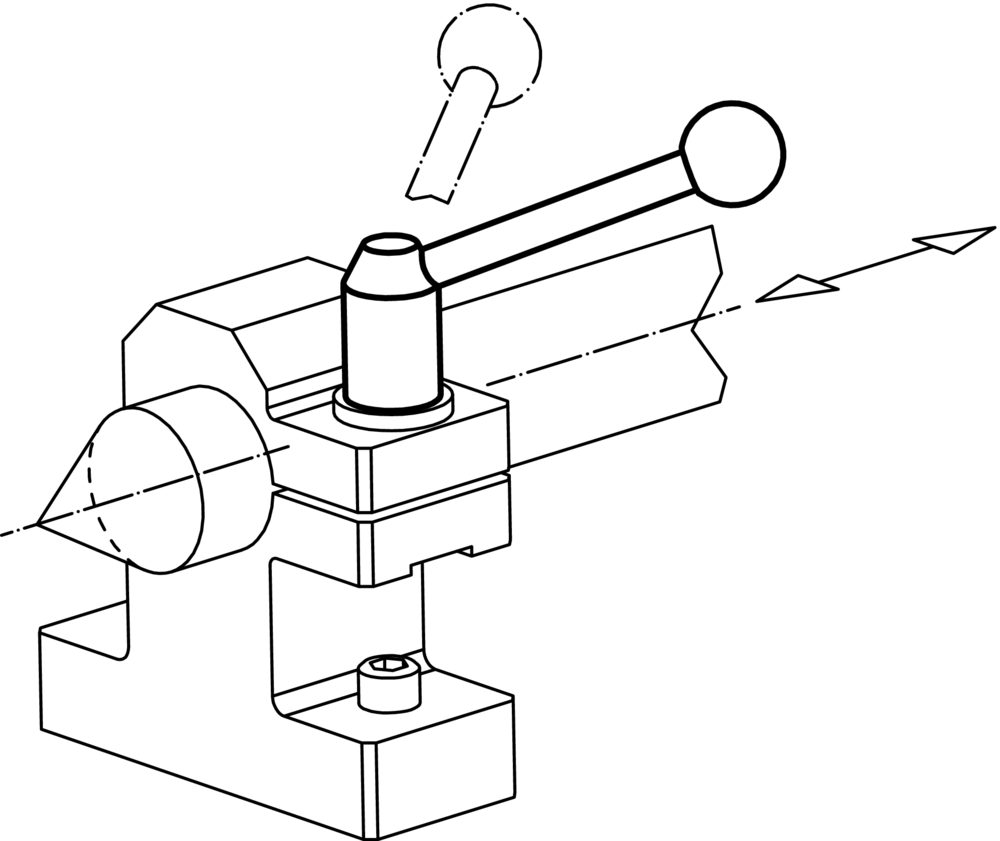

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=28 mm / d3=12 mm / oțel
d₁ [mm]	28 mm
d₄ [mm]	12 mm
d₅ [mm]	30 mm
h [mm]	47 mm
l [mm]	~ 108 mm
Figura	2
Maneta	Oțel, brunat
Maner sferic	Duroplastic PF 31, negru, DIN 319
Filială	inginerie electrică, producția de motoare, producție scule
Funcție	acţionare, contact, fixare, prindere, reajustare, strângere
Origine preferențială	CE
Greutate [g]	268 g
d₃ [H7] [mm]	12 mm
t₂ [mm]	23 mm

Material

Maneta

Maner sferic
